Шпонки гидроизоляционные АКВАСТОП тип ХВН

Шпонки гидроизоляционные АКВАСТОП тип ХВН

Категория:

Описание

ОБЩИЕ ПОЛОЖЕНИЯ

ТЕХНИЧЕСКИЕ ДАННЫЕ МАТЕРИАЛОВ ИЗДЕЛИЙ

НОМЕНКЛАТУРА и ОБОЗНАЧЕНИЯ ГИДРОШПОНОК

ВОЗМОЖНЫЕ ВИДЫ СОЕДИНЕНИЙ ГИДРОШПОНОК

МАТЕРИАЛ:   ПВХ-П

ХВН-80 (2 х Ø4)
ХВН-80 (2 х Ø6)
ХВН-120 (2 х Ø4)
ХВН-120 (2 х Ø6)
ХВН-150 (1 х Ø4)
ХВН-150 (1 х Ø6)



ОПИСАНИЕ
Внутренняя гидроизоляционная ПВХ-П шпонка скомбинирована с набухающим резиновым шнуром, позволяет значительно сократить глубину установки шпонки в бетон. Применяется для герметизация технологических швов бетонирования, примыканий типа «пол-стена», «стена-покрытие».

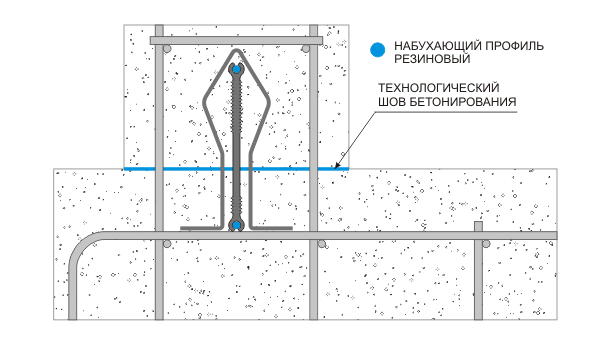

МОНТАЖНАЯ СХЕМА
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
ТИП Бухта, м Перемещение, мм Давление воды, МПа
ХВН-80 (2 х Ø4) 50 — — — 0,57
ХВН-80 (2 х Ø6) 30 — — — 0,76
ХВН-120 (2 х Ø4) 50 — — — 0,66
ХВН-120 (2 х Ø6) 30 — — — 0,86
ХВН-150 (1 х Ø4) 30 — — — 0,76
ХВН-150 (1 х Ø6) 30 — — — 0,97
ПОРЯДОК УСТАНОВКИ
Технологический регламент ТР 186-07.
СТО НОСТРОЙ 2.7.156-2014.
УПАКОВКА
ХВН-80 (2 х Ø4) – комплект: бухта 50 м и 150 крепежных элементов.
ХВН-80 (2 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов.ХВН-120 (2 х Ø4) – комплект: бухта 50 м и 150 крепежных элементов.
ХВН-120 (2 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов.ХВН-150 (1 х Ø4) – комплект: бухта 30 м и 90 крепежных элементов.
ХВН-150 (1 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов.
