Профили для деформационных швов ДШВ, ДШО, ДШМ

Профили для деформационных швов ДШВ, ДШО, ДШМ

Категории: ,

Описание

ОБЩИЕ ПОЛОЖЕНИЯ

ТЕХНИЧЕСКИЕ ДАННЫЕ МАТЕРИАЛОВ ИЗДЕЛИЙ

НОМЕНКЛАТУРА и ОБОЗНАЧЕНИЯ ГИДРОШПОНОК

ВОЗМОЖНЫЕ ВИДЫ СОЕДИНЕНИЙ ГИДРОШПОНОК

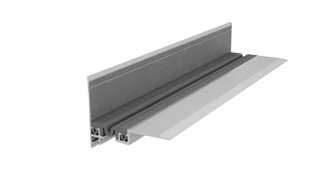

1. Накладные конструкции ДШВ-0, ДШВ-0-УГЛ



ОПИСАНИЕ

Накладные профильные конструкции АКВАСТОП® тип ДШВ-0 предназначены для обустройства деформационных швов, непосредственно по финишной отделки пола. Конструкция выдерживает пешеходные нагрузки. Компенсатор изготовлен из термоэластопласта (ТЭП).

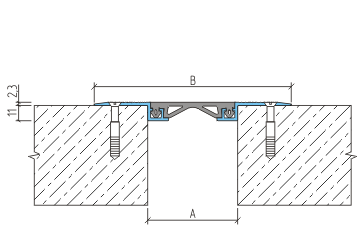

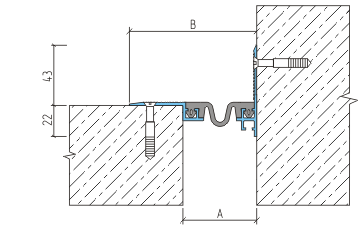

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В
ДШВ-0/035
ДШВ-0-УГЛ/035		 В0-032 2 2 3 35 110
72		 0,20
В1-032 5 5 3
В2-032 1 2 3
ДШВ-0/040
ДШВ-0-УГЛ/040		 В0-038 5 5 4 40 115
77		 0,18
В1-038 6 6 4
В2-038 2 2 4
ДШВ-0/050
ДШВ-0-УГЛ/050		 В0-049 9 9 6 50 125
82		 0,14
В1-049 10 10 6
В2-049 2 2 6
ДШВ-0/060
ДШВ-0-УГЛ/060		 В0-060 12 12 8 60 135
97		 0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-0/070
ДШВ-0-УГЛ/070		 В0-068 14 14 10 70 145
107		 0,06

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

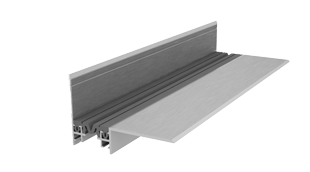

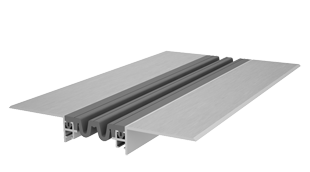

2. Накладные конструкции ДШО-0, ДШО-0-УГЛ



ОПИСАНИЕ

Усиленная накладная конструкция АКВАСТОП® тип ДШО-0. Аналогично накладному типу ДШВ, монтируется непосредственно на финишное покрытие пола. Конструкция выдерживает пешеходные нагрузки и легковой транспорт с невысокой интенсивностью движения.

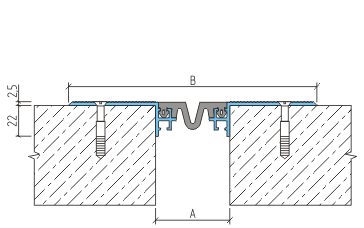

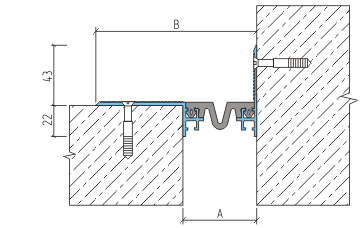

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В
ДШО-0/035
ДШО-0-УГЛ/035		 В0-032 2 2 3 35 155
95		 0,30
В1-032 5 5 3
В2-032 1 2 3
ДШО-0/040
ДШО-0-УГЛ/040		 В0-038 5 5 4 40 160
100		 0,30
В1-038 6 6 4
В2-038 2 2 4
ДШО-0/050
ДШО-0-УГЛ/050		 В0-049 9 9 6 50 170
110		 0,25
В1-049 10 10 6
В2-049 2 2 6
ДШО-0/060
ДШО-0-УГЛ/060		 В0-060 12 12 8 60 180
120		 0,25
В1-060 15 15 8
В2-060 3 3 8
ДШО-0/070
ДШО-0-УГЛ/070		 В0-068 14 14 10 70 190
130		 0,25

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

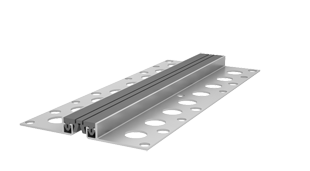

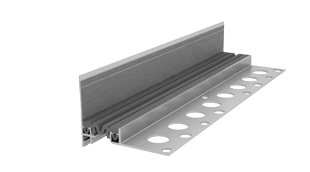

3. Закладные конструкции ДШМ-15, ДШМ-15-УГЛ



ОПИСАНИЕ

Обустройство деформационных швов с высотой конструкции пола от 15 мм. Монтируется в пространство плиточного клея. Уменьшенная ширина крепежного узла компенсатора позволило минимизировать видимую часть профильной конструкции. По мере износа компенсатор может быть легко заменен.

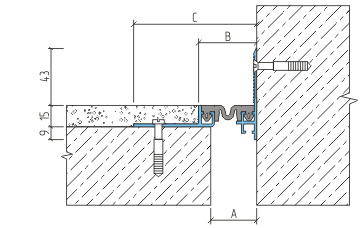

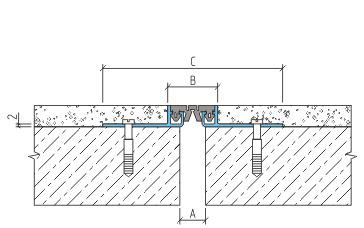

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШМ-15/015
ДШМ-15-УГЛ/025		 В0-032 2 2 4

15
25



35



126
80



0,20
В1-032 5 5 4
В2-032 1 2 4
ДШМ-15/020
ДШМ-15-УГЛ/030		 В0-038 5 5 6

20
30



40



131
85



0,20
В1-038 6 6 6
В2-038 2 2 6
ДШМ-15/030
ДШМ-15-УГЛ/040		 В0-049 9 9 8

30
40



50



141
95



0,20
В1-049 10 10 8
В2-049 2 3 8

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

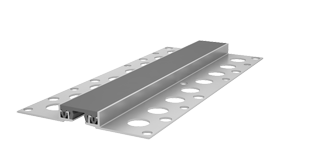

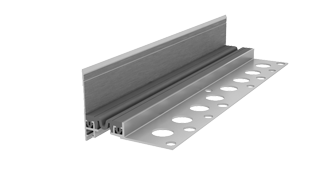

4. Закладные конструкции ДШВ-15, ДШВ-15-УГЛ



ОПИСАНИЕ

Минимальная высота алюминиевых направляющих ДШВ-15 позволяет смонтировать профильную конструкцию в пространство плиточного клея. В отличие от ДШМ-15 возможно конфигурирование со всеми типами компенсаторов.

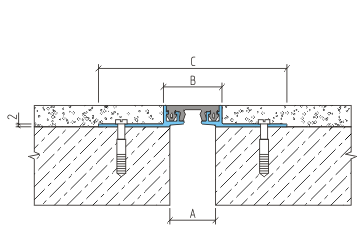

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШВ-15/025
ДШВ-15-УГЛ/030		 В0-032 2 2 3

25
30



35



125
80



0,20
В1-032 5 5 3
В2-032 1 2 3
ДШВ-15/030
ДШВ-15-УГЛ/035		 В0-038 5 5 4

30
35



40



130
85



0,18
В1-038 6 6 4
В2-038 2 2 4
ДШВ-15/040
ДШВ-15-УГЛ/045		 В0-049 9 9 6

40
45



50



140
95



0,14
В1-049 10 10 6
В2-049 2 3 6
ДШВ-15/050
ДШВ-15-УГЛ/055		 В0-060 12 12 8

50
55



60



150
105



0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-15/060
ДШВ-15-УГЛ/065		 В0-068 14 14 10 60
65		 65 160
115		 0,05

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

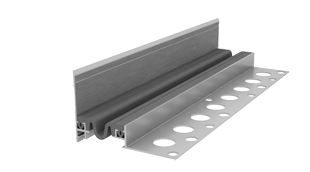

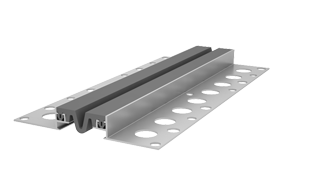

5. Закладные конструкции ДШВ-20, ДШВ-20-УГЛ



ОПИСАНИЕ

Закладные профильные конструкции ДШВ-20 возможно использовать в деформационных швах на полах с покрытием из керамогранитной плитки большого размера, и других конструкций пола высотой от 20 мм. Компенсатор изготовлен из термоэластопласта (ТЭП) и устойчив к воздействию маслам, бензину и моющим средствам.

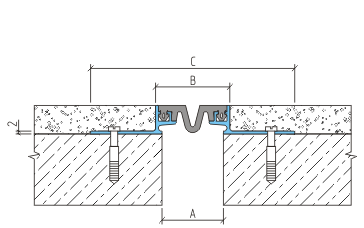

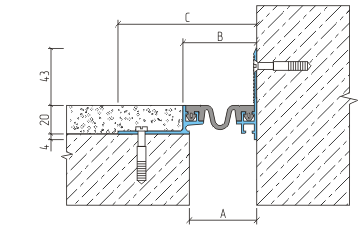

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШВ-20/025
ДШВ-20-УГЛ/030		 В0-032 2 2 3

25
30



35



125
80



0,20
В1-032 5 5 3
В2-032 1 2 3
ДШВ-20/030
ДШВ-20-УГЛ/035		 В0-038 5 5 4

30
35



40



130
85



0,18
В1-038 6 6 4
В2-038 2 2 4
ДШВ-20/040
ДШВ-20-УГЛ/045		 В0-049 9 9 6

40
45



50



140
95



0,14
В1-049 10 10 6
В2-049 2 3 6
ДШВ-20/050
ДШВ-20-УГЛ/055		 В0-060 12 12 8

50
55



60



150
105



0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-20/060
ДШВ-20-УГЛ/065		 В0-068 14 14 10 60
65		 65 160
115		 0,05

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

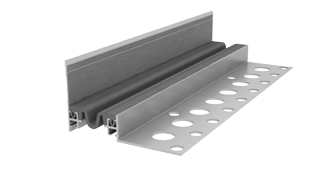

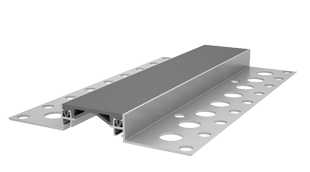

6. Закладные конструкции ДШО-24, ДШО-24-УГЛ



ОПИСАНИЕ

Закладной вариант использования универсальной профильной конструкции типа ДШО. Высота конструкции пола от 24 мм. Алюминиевые направляющие поставляются с перфорацией. Возможны комбинации со всеми компенсаторами серии ДШВ.

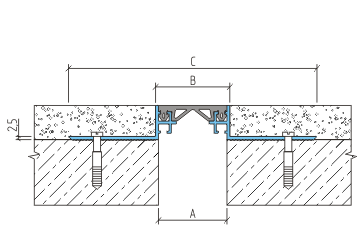

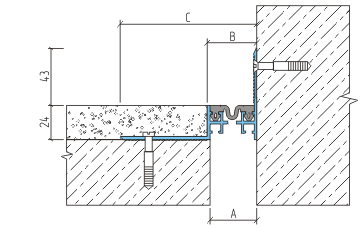

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШО-24/030
ДШО-24-УГЛ/030		 В0-032 2 2 3 30 35 156
95		 0,25
В1-032 5 5 3
В2-032 1 2 3
ДШО-24/040
ДШО-24-УГЛ/040		 В0-038 5 5 4 40 44 161
100		 0,25
В1-038 6 6 4
В2-038 2 2 4
ДШО-24/050
ДШО-24-УГЛ/050		 В0-049 9 9 6 50 54 171
110		 0,20
В1-049 10 10 6
В2-049 2 3 6
ДШО-24/060
ДШО-24-УГЛ/060		 В0-060 12 12 8 60 64 181
120		 0,20
В1-060 15 15 8
В2-060 3 3 8
ДШО-24/070
ДШО-24-УГЛ/070		 В0-068 14 14 10 70 74 191
130		 0,15

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

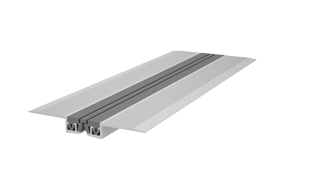

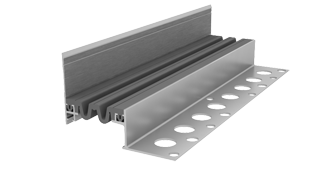

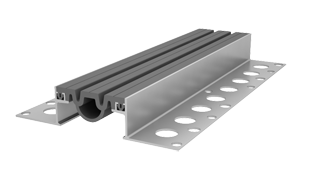

7. Закладные конструкции ДШВ-35, ДШВ-35-УГЛ



ОПИСАНИЕ

АКВАСТОП® тип ДШВ-35 предназначены для окаймления деформационных швов с высотой конструкции пола от 35 мм. Крепежный узел компенсатора герметичный, и препятствует попаданию внутрь шва влаги и грязи, а также легко, позволяет заменить компенсатор по мере износа.

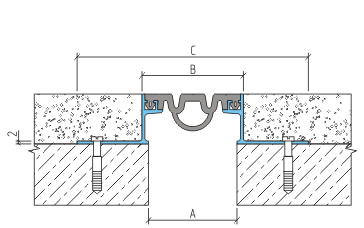

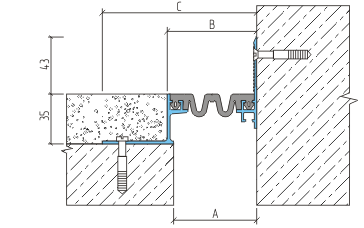

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШВ-35/025
ДШВ-35-УГЛ/030		 В0-032 2 2 3 25
30		 35 125
80		 0,18
В1-032 5 5 3
В2-032 1 2 3
ДШВ-35/030
ДШВ-35-УГЛ/035		 В0-038 5 5 4 30
35		 40 130
85		 0,15
В1-038 6 6 4
В2-038 2 2 4
ДШВ-35/040
ДШВ-35-УГЛ/045		 В0-049 9 9 6 40
45		 50 140
95		 0,15
В1-049 10 10 6
В2-049 2 3 6
ДШВ-35/050
ДШВ-35-УГЛ/055		 В0-060 12 12 8 50
55		 60 150
105		 0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-35/060
ДШВ-35-УГЛ/065		 В0-068 14 14 10 60
65		 65 160
115		 0,05

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

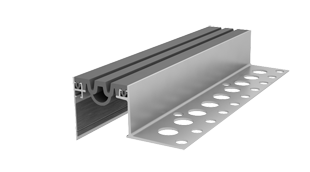

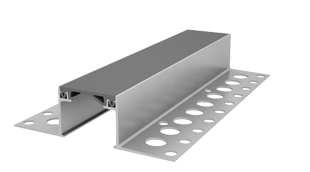

8. Закладные конструкции ДШВ-50, ДШВ-50-УГЛ



ОПИСАНИЕ

Закладные профильные конструкции АКВАСТОП® тип ДШВ-50 — обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях: пешеходные переходы, торговые и офисные центры с предполагаемой нагрузкой на профильную конструкцию до 0,15 МПа.

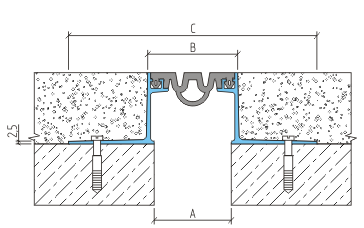

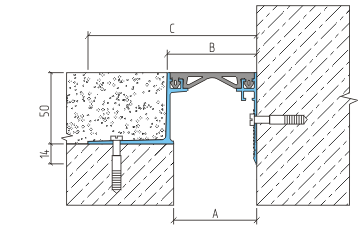

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШВ-50/025
ДШВ-50-УГЛ/030		 В0-032 2 2 3 25
30		 35 125
80		 0,18
В1-032 5 5 3
В2-032 1 2 3
ДШВ-50/030
ДШВ-50-УГЛ/035		 В0-038 5 5 4 30
35		 40 130
85		 0,15
В1-038 6 6 4
В2-038 2 2 4
ДШВ-50/040
ДШВ-50-УГЛ/045		 В0-049 9 9 6 40
45		 50 140
95		 0,15
В1-049 10 10 6
В2-049 2 3 6
ДШВ-50/050
ДШВ-50-УГЛ/055		 В0-060 12 12 8 50
55		 60 150
105		 0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-50/060
ДШВ-50-УГЛ/065		 В0-068 14 14 10 60
65		 65 160
115		 0,05

УПАКОВКА

Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
