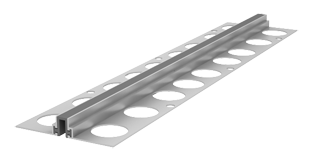

| Деформационный шов АКВАСТОП® тип ТПМ |
| ОПИСАНИЕ |
| Обустройство компенсационных швов, декоративное соединение различных напольных покрытий, с предполагаемой нагрузкой до 0,6 МПа. |

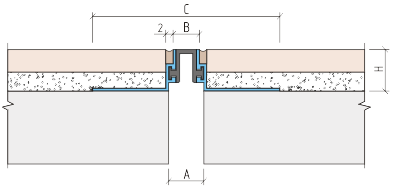

| РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ |
| Устройство |
Компенсатор |
Перемещение, мм |
Размеры, мм |
Нагрузка, МПа |
 |
 |
 |
А |
В |
С |
H |
| ТПМ-11/007 |
ПМ1-007 |
2 |
2 |
1 |
7 |
9 |
64 |
11 |
0,60 |
| ТПМ-14/012 |
ПМ1-007 |
2 |
2 |
1 |
12 |
9 |
64 |
14 |
0,60 |
|
|
| УПАКОВКА |
Алюминиевый профиль — 3 м.
Вставка из термоэластопласта — 3,1 м. |
|
