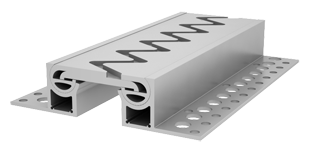

ОПИСАНИЕ
Обустройство деформационных швов во внутренних помещениях: парковки, складские комплексы и грузовые платформы, с предполагаемой нагрузкой на шов до 22 МПа. Устройство позволяет компенсировать перемещение конструкции пола по 3-м направлениям и обеспечивает безударный проезд колесной техники.

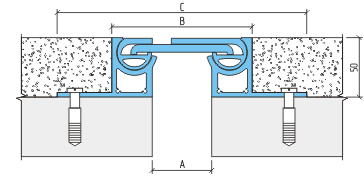

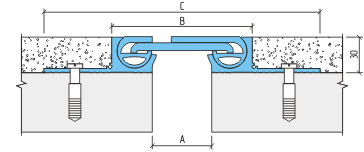

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
 |  |  | А | В | С | |||
| ДВА-30/050 | ВА1-110 | 15 | 15 | 40 | 50 | 118 | 232 | 22 |
| ДВА-50/050 | 210 | |||||||
УПАКОВКА
Алюминиевый профиль — 3 м.
