Описание
ТЕХНИЧЕСКИЕ ДАННЫЕ МАТЕРИАЛОВ ИЗДЕЛИЙ
НОМЕНКЛАТУРА и ОБОЗНАЧЕНИЯ ГИДРОШПОНОК
ВОЗМОЖНЫЕ ВИДЫ СОЕДИНЕНИЙ ГИДРОШПОНОК

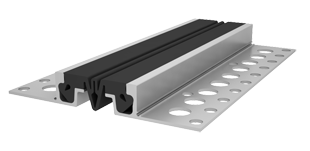

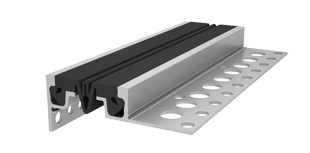

1. Закладные конструкции ДШН-30, ДШН-30-УГЛ
ОПИСАНИЕ
Закладные профильные конструкции АКВАСТОП® тип ДШН-30 предназначены для окаймления деформационных швов с высотой конструкции пола от 30 мм. Нагрузки от автомобильного транспорта, и от погрузчиков с цельнолитыми шинами. Компенсатор изготовлен из плотной термо-, свето-, озоно-, морозостойкой резины на основе этиленпропиленового каучука (EPDM), а его конструкция обеспечивает компенсацию значительных перемещений.

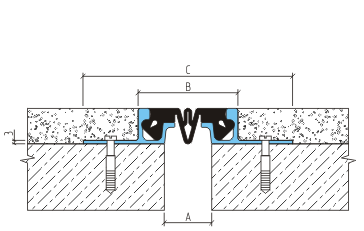

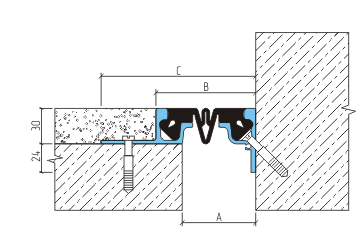

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
 |  |  | А | В | C | |||
| ДШН-30/040 | Н1-067 | 7 | 13 | 8 | 40 | 84 | 199 | 3,0 |
| ДШН-30-УГЛ/060 | 60 | 84 | 142 | |||||
| ДШН-30/070 | Н1-098 | 25 | 15 | 30 | 70 | 115 | 230 | 2,5 |
| ДШН-30-УГЛ/090 | 90 | 115 | 173 | |||||
| ДШН-30/100 | Н1-130 | 20 | 20 | 40 | 100 | 146 | 261 | 2,0 |
| ДШН-30-УГЛ/120 | 120 | 146 | 204 | |||||
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор резина EPDM — бухта 30 м.

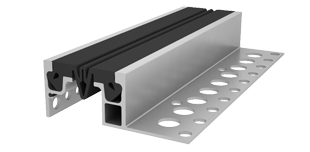

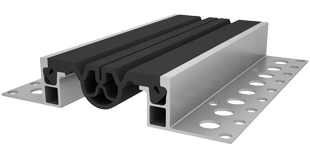

2. Закладные конструкции ДШН-50, ДШН-50-УГЛ
ОПИСАНИЕ
Обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях и открытых площадках: мостовые конструкции, складские помещения, многоярусные стоянки, грузовые и пассажирские платформ, пешеходные переходы и другие сооружения с предполагаемой нагрузкой на профильную конструкцию до 3,0 МПа. Компенсатор изготовлен из EPDM резины, а по мере износа может быть легко заменен.

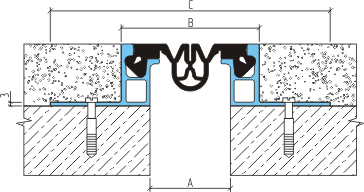

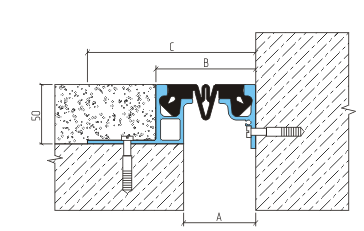

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДШН-50/040 | Н1-067 | 7 | 13 | 8 | 40 | 84 | 199 | 3,0 |
| ДШН-50-УГЛ/060 | 60 | 84 | 142 | |||||
| ДШН-50/070 | Н1-098 | 25 | 15 | 30 | 70 | 115 | 230 | 2,5 |
| ДШН-50-УГЛ/090 | 90 | 115 | 173 | |||||
| ДШН-50/100 | Н1-130 | 20 | 20 | 40 | 100 | 146 | 261 | 2,0 |
| ДШН-50-УГЛ/120 | 120 | 146 | 204 | |||||
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор резина EPDM — бухта 30 м.

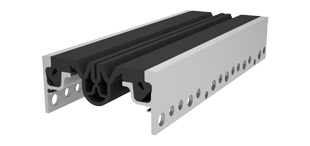

3. Угловые конструкции ДШН-УГЛ
ОПИСАНИЕ
Угловые профильные конструкции АКВАСТОП® тип ДШН-УГЛ предназначены для устройства деформационных швов в конструкциях пола, с нагрузкой до 2,0 МПа. Возможно применение в сборно-металлических конструкциях и в комбинации со стандартным стальным уголком в конструкциях пола со значительными толщинами. Герметичный крепежный узел компенсатора препятствует попаданию внутрь шва влаги и грязи. Компенсатор изготовлен из EPDM резины и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям.

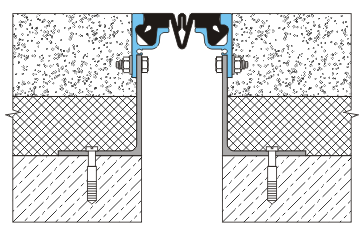

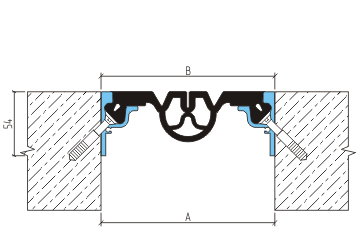

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
| | | А | В | |||
| ДШН-УГЛ/085 | Н1-067 | 7 | 13 | 8 | 85 | 85 | 2,0 |
| ДШН-УГЛ/115 | Н1-098 | 25 | 15 | 30 | 115 | 115 | 2,0 |
| ДШН-УГЛ/145 | Н1-130 | 20 | 20 | 40 | 145 | 145 | 2,0 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор резина EPDM — бухта 30 м.
