1. Накладные конструкции ДГК-0, ДГК-0-УГЛ
ОПИСАНИЕ
Отделка деформационных швов в конструкциях из гипсокартона с выполненным финишным слоем. Минимальная ширина видимой части для накладной конструкции.

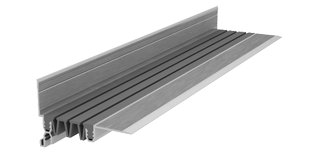

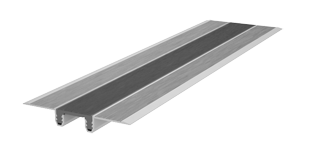

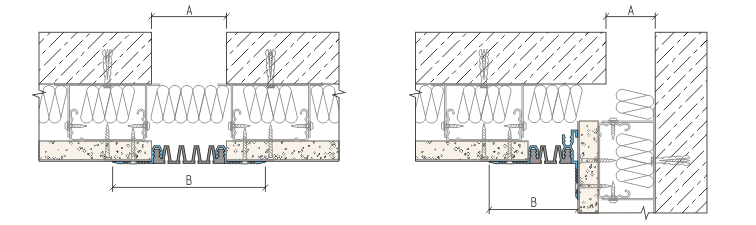

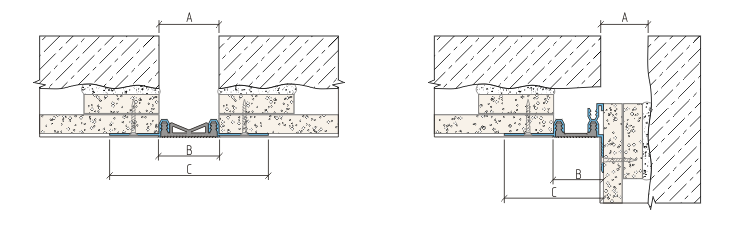

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | |||
 |
 |
 |
А | В | ||
| ДГК-0/020 ДГК-0-УГЛ/025 |
Г2-018 | 1 | 1 | 2 | 20 25 |
72 51 |
| Г5-018 | 2 | 10 | 5 | |||
| ДГК-0/030 ДГК-0-УГЛ/035 |
Г2-028 | 1 | 1 | 2 | 30 35 |
82 61 |
| Г5-028 | 4 | 12 | 8 | |||
| ДГК-0/040 ДГК-0-УГЛ/045 |
Г2-038 | 2 | 2 | 4 | 40 45 |
92 71 |
| Г5-038 | 6 | 22 | 12 | |||
| ДГК-0/050 ДГК-0-УГЛ/055 |
Г2-048 | 2 | 2 | 4 | 50 55 |
102 81 |
| Г5-048 | 8 | 26 | 16 | |||
| ДГК-0/070 ДГК-0-УГЛ/075 |
Г5-068 | 12 | 38 | 24 | 70 75 |
122 101 |
| ДГК-0/090 ДГК-0-УГЛ/095 |
Г5-088 | 16 | 50 | 32 | 90 95 |
142 121 |
| ДГК-0/120 ДГК-0-УГЛ/125 |
Г5-118 | 22 | 62 | 44 | 120 125 |
172 151 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
2. Накладные конструкции ДГК-2, ДГК-2-УГЛ
ОПИСАНИЕ

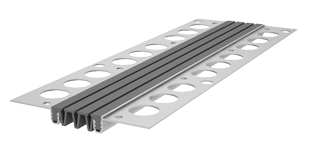

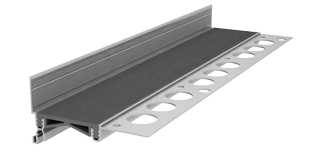

Минимальная толщина алюминиевых направляющих ДГК-2, перфорация и небольшой бортик позволяет скрыть монтажную часть алюминиевых направляющих под слоем штукатурки.
МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | |||
|
|
|
А | В | ||
| ДГК-2/020 ДГК-2-УГЛ/025 |
Г2-018 | 1 | 1 | 2 | 20 25 |
72 51 |
| Г5-018 | 2 | 10 | 5 | |||
| ДГК-2/030 ДГК-2-УГЛ/035 |
Г2-028 | 1 | 1 | 2 | 30 35 |
82 61 |
| Г5-028 | 4 | 12 | 8 | |||
| ДГК-2/040 ДГК-2-УГЛ/045 |
Г2-038 | 2 | 2 | 4 | 40 45 |
92 71 |
| Г5-038 | 6 | 22 | 12 | |||
| ДГК-2/050 ДГК-2-УГЛ/055 |
Г2-048 | 2 | 2 | 4 | 50 55 |
102 81 |
| Г5-048 | 8 | 26 | 16 | |||
| ДГК-2/070 ДГК-2-УГЛ/075 |
Г5-068 | 12 | 38 | 24 | 70 75 |
122 101 |
| ДГК-2/090 ДГК-2-УГЛ/095 |
Г5-088 | 16 | 50 | 32 | 90 95 |
142 121 |
| ДГК-2/120 ДГК-2-УГЛ/125 |
Г5-118 | 22 | 62 | 44 | 120 125 |
172 151 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
3. Накладные конструкции ДГК-15, ДГК-15-УГЛ.Ш
ОПИСАНИЕ
Закладная профильная конструкция АКВАСТОП ДГК-15 для обустройства деформационных швов в перегородках и облицовках стен и потолков из гипсоволокнистых листов (гипсокартона) толщиной 12,5 мм.

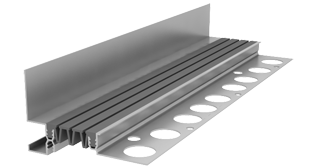

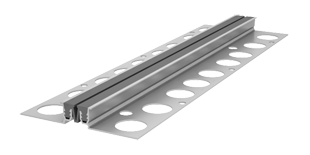

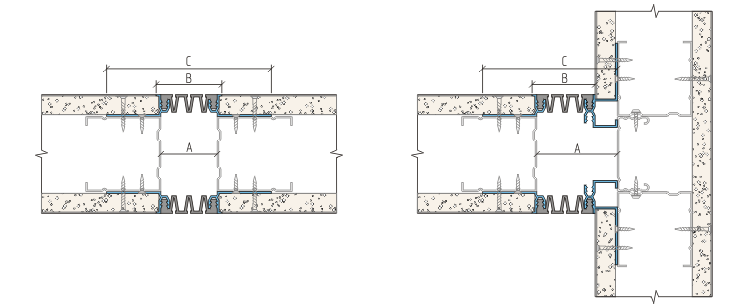

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | ||||
|
|
|
А | B | C | ||
| ДГК-15/018 ДГК-15-УГЛ.Ш/035 |
Г2-018 | 1 | 1 | 2 | 18 35 |
24 22 |
92 72 |
| Г5-018 | 2 | 10 | 5 | ||||
| ДГК-15/028 ДГК-15-УГЛ.Ш/045 |
Г2-028 | 1 | 1 | 2 | 28 45 |
34 32 |
102 82 |
| Г5-028 | 4 | 12 | 8 | ||||
| ДГК-15/038 ДГК-15-УГЛ.Ш/055 |
Г2-038 | 2 | 2 | 4 | 38 55 |
44 42 |
112 92 |
| Г5-038 | 6 | 22 | 12 | ||||
| ДГК-15/048 ДГК-15-УГЛ.Ш/065 |
Г2-048 | 2 | 2 | 4 | 48 65 |
54 52 |
122 102 |
| Г5-048 | 8 | 26 | 16 | ||||
| ДГК-15/068 ДГК-15-УГЛ.Ш/085 |
Г5-068 | 12 | 38 | 24 | 68 85 |
74 72 |
142 122 |
| ДГК-15/088 ДГК-15-УГЛ.Ш/105 |
Г5-088 | 16 | 50 | 32 | 88 105 |
94 92 |
162 142 |
| ДГК-15/118 ДГК-15-УГЛ.Ш/135 |
Г5-118 | 22 | 62 | 44 | 118 135 |
124 122 |
192 172 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
4. Накладные конструкции ДГК-ФАС.2
ОПИСАНИЕ
АКВАСТОП ДГК-ФАС.2 для обустройства деформационных швов в стенах и потолках, с различными основаниями и с минимальной видимой частью профильной конструкции.

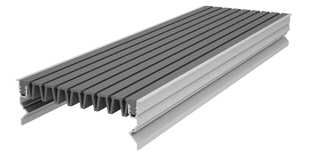

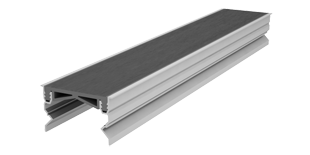

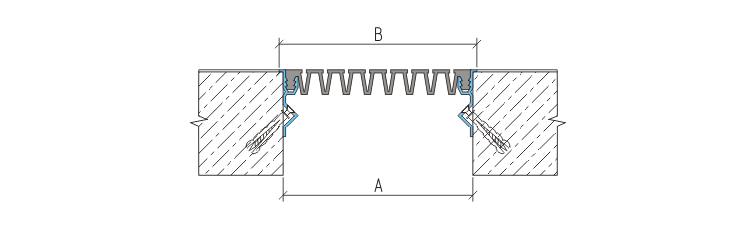

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | |||
|
|
|
А | B | ||
| ДГК-ФАС.2/030 | Г2-028 | 1 | 1 | 2 | 30 | 34 |
| Г5-028 | 4 | 12 | 8 | |||
| ДГК-ФАС.2/040 | Г2-038 | 2 | 2 | 4 | 40 | 44 |
| Г5-038 | 6 | 22 | 12 | |||
| ДГК-ФАС.2/050 | Г2-048 | 2 | 2 | 4 | 50 | 54 |
| Г5-048 | 8 | 26 | 16 | |||
| ДГК-ФАС.2/070 | Г5-068 | 12 | 38 | 24 | 70 | 74 |
| ДГК-ФАС.2/090 | Г5-088 | 16 | 50 | 32 | 90 | 94 |
| ДГК-ФАС.2/120 | Г5-118 | 22 | 62 | 44 | 120 | 124 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
