Профили для деформационных швов АКВАСТОП тип ДШЛ

Профили для деформационных швов АКВАСТОП тип ДШЛ

Категории: ,

Описание

ОБЩИЕ ПОЛОЖЕНИЯ

ТЕХНИЧЕСКИЕ ДАННЫЕ МАТЕРИАЛОВ ИЗДЕЛИЙ

ОБОЗНАЧЕНИЕ ДИЛАТАЦИОННЫХ УСТРОЙСТВ

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ДИЛАТАЦИОННЫХ УСТРОЙСТВ

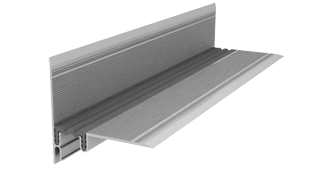

Накладные конструкции ДШЛ-0, ДШЛ-0-УГЛ



ОПИСАНИЕ

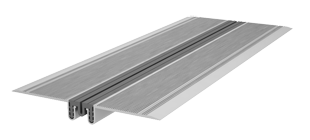

Накладные профильные конструкции АКВАСТОП® тип ДШЛ-0 предназначены для обустройства деформационных швов, непосредственно по финишной отделки пола, стен и потолка. Конструкция выдерживает пешеходные нагрузки. Компенсатор изготовлен из термоэластопласта (ТЭП).

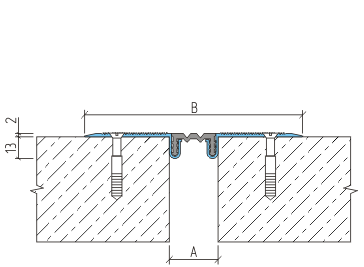

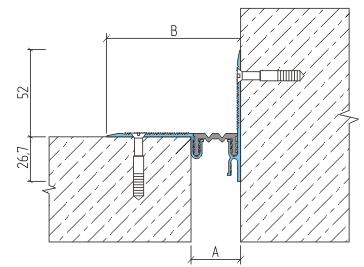

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В
ДШЛ-0/020 Л1-017 2 4 10 20 120 0,05
ДШЛ-0-УГЛ/020 70
ДШЛ-0/025 Л2-021 3 40 20 25 125 0,05
ДШЛ-0-УГЛ/025 75
ДШЛ-0/030 Л1-027 5 4 15 30 130 0,03
ДШЛ-0-УГЛ/030 80
ДШЛ-0/040 Л1-037 15 5 20 40 140 —
ДШЛ-0-УГЛ/040 90
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

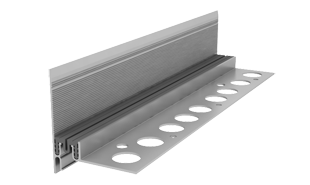

Закладные конструкции ДШЛ-15, ДШЛ-15-УГЛ



ОПИСАНИЕ

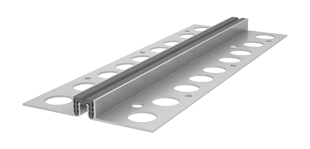

Обустройство деформационных швов с высотой конструкции пола от 15 мм. Монтируется в пространство плиточного клея. Уменьшенная ширина крепежного узла компенсатора позволило минимизировать видимую часть профильной конструкции. По мере износа компенсатор может быть легко заменен.

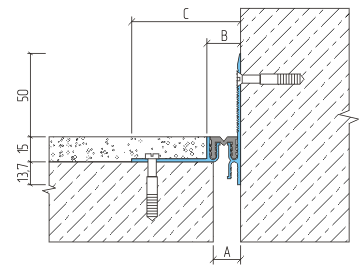

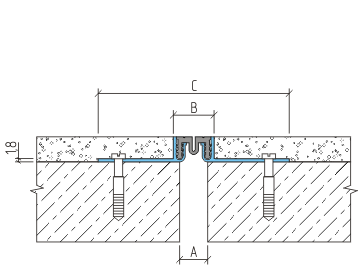

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШЛ-15/010 Л1-017 2 4 10 5 20 110 0,05
ДШЛ-15-УГЛ/010 15 65
ДШЛ-15/015 Л2-021 3 40 20 10 25 115 0,05
ДШЛ-15-УГЛ/015 20 70
ДШЛ-15/020 Л1-027 5 4 15 15 30 120 0,03
ДШЛ-15-УГЛ/020 25 75
ДШЛ-15/030 Л1-037 15 5 20 25 40 130 —
ДШЛ-15-УГЛ/030 35 85
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
Закладные конструкции ДШЛ-30, ДШЛ-30-УГЛ







ОПИСАНИЕ

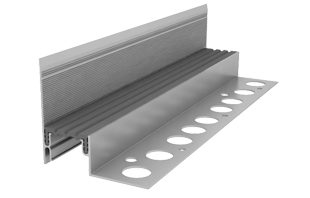

АКВАСТОП® тип ДШЛ-30 предназначены для окаймления деформационных швов с высотой конструкции пола от 30 мм. Пешеходные нагрузки, а также декоративное соединение различных напольных покрытий. Крепежный узел обеспечивает облегченный монтаж/демонтаж компенсатора.

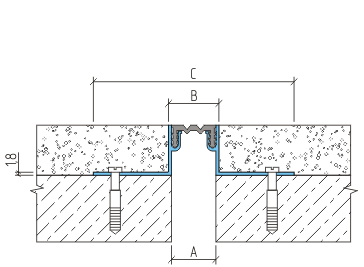

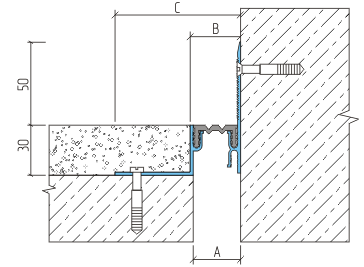

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШЛ-30/015 Л1-017 2 4 10 15 20 110 0,05
ДШЛ-30-УГЛ/015 65
ДШЛ-30/020 Л2-021 3 40 20 20 25 115 0,05
ДШЛ-30-УГЛ/020 70
ДШЛ-30/025 Л1-027 5 4 15 25 30 120 0,03
ДШЛ-30-УГЛ/025 75
ДШЛ-30/035 Л1-037 15 5 20 35 40 130 —
ДШЛ-30-УГЛ/035 85
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

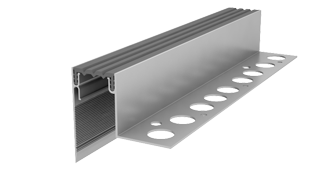

Закладные конструкции ДШЛ-50, ДШЛ-50-УГЛ



ОПИСАНИЕ

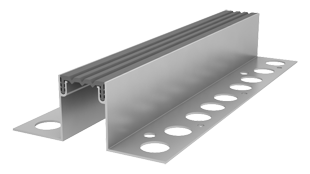

Закладные профильные конструкции АКВАСТОП® тип ДШЛ-50 — обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях: пешеходные переходы, торговые и офисные центры с предполагаемой нагрузкой на профильную конструкцию до 0,05 МПа. Компенсатор изготовлен из термоэластопласта (ТЭП) и устойчив к воздействию маслам, бензину и моющим средствам.

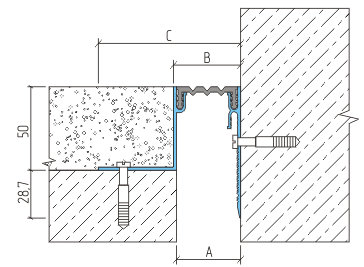

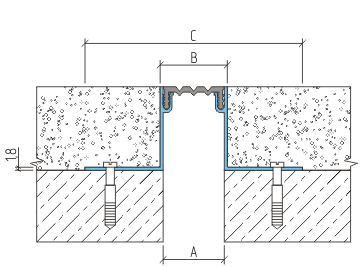

МОНТАЖНЫЕ СХЕМЫ



РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
А В C
ДШЛ-50/015 Л1-017 2 4 10 15 20 110 0,05
ДШЛ-50-УГЛ/015 65
ДШЛ-50/020 Л2-021 3 40 20 20 25 115 0,05
ДШЛ-50-УГЛ/020 70
ДШЛ-50/025 Л1-027 5 4 15 25 30 120 0,03
ДШЛ-50-УГЛ/025 75
ДШЛ-50/035 Л1-037 15 5 20 35 40 130 —
ДШЛ-50-УГЛ/035 85
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
