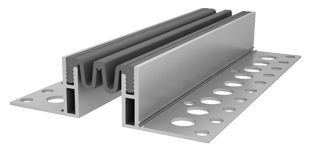

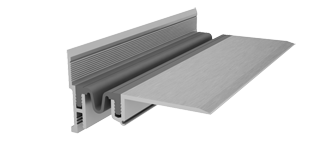

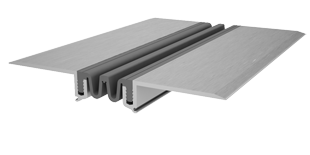

1. Накладные конструкции ДШКА-0, ДШКА-0-УГЛ
ОПИСАНИЕ
Накладные профильные конструкции АКВАСТОП® тип ДШКА-0 предназначены для обустройства деформационных швов, непосредственно по финишному покрытию пола. Конструкция выдерживает нагрузки от автотранспорта и от погрузчиков с пневматическими колесами. Компенсатор изготовлен из термоэластопласта (ТЭП), а его конструкция позволяет компенсировать значительные перемещения.

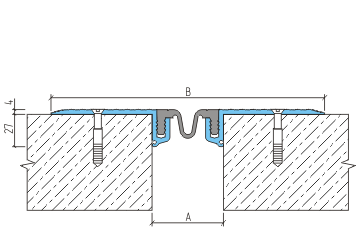

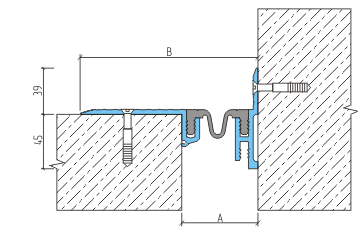

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
 |  |  | А | В | |||
| ДШКА-0/050 ДШКА-0-УГЛ/055 | К3-044 | 15 | 35 | 10 | 50 55 | 220 140 | 1,80 |
| К4-043 | 15 | 1 | 5 | ||||
| ДШКА-0/060 ДШКА-0-УГЛ/065 | К3-054 | 20 | 45 | 12 | 60 65 | 230 150 | 1,80 |
| ДШКА-0/070 ДШКА-0-УГЛ/075 | K3-064 | 30 | 75 | 15 | 70 75 | 240 160 | 1,80 |
| ДШКА-0/080 ДШКА-0-УГЛ/085 | К3-074 | 40 | 80 | 20 | 80 85 | 250 170 | 1,80 |
| К4-073 | 15 | 2 | 10 | ||||
| ДШКА-0/100 ДШКА-0-УГЛ/105 | К3-094 | 45 | 80 | 25 | 100 105 | 270 190 | 1,50 |
| ДШКА-0/105 ДШКА-0-УГЛ/110 | К4-099 | 40 | 2 | 20 | 105 110 | 275 195 | 1,50 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

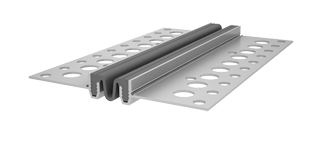

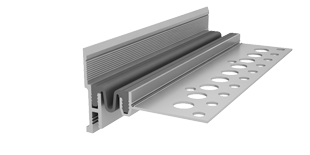

2. Закладные конструкции ДШКА-16, ДШКА-16-УГЛ
ОПИСАНИЕ
АКВАСТОП® тип ДШКА-16 – обустройство деформационных швов с высотой конструкции пола от 16 мм. Возможно смонтировать в пространство плиточного клея. Ширина видимой часть профильной конструкции равна ширине деформационного шва. Компенсатор изготовлен из термоэластопласта (ТЭП).

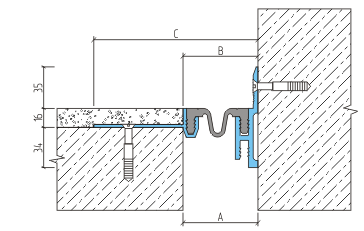

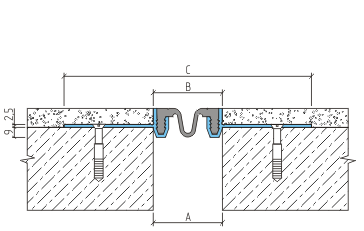

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДШКА-16/050 ДШКА-16-УГЛ/055 | К3-044 | 15 | 35 | 10 | 50 55 | 50 55 | 200 130 | 1,20 |
| К4-043 | 15 | 1 | 5 | |||||
| ДШКА-16/060 ДШКА-16-УГЛ/065 | К3-054 | 20 | 45 | 12 | 60 65 | 60 65 | 210 140 | 1,20 |
| ДШКА-16/070 ДШКА-16-УГЛ/075 | К3-064 | 30 | 75 | 15 | 70 75 | 70 75 | 220 150 | 1,20 |
| ДШКА-16/080 ДШКА-16-УГЛ/085 | К3-074 | 40 | 80 | 20 | 80 85 | 80 85 | 230 160 | 1,20 |
| К4-073 | 20 | 2 | 10 | |||||
| ДШКА-16/100 ДШКА-16-УГЛ/105 | К3-094 | 45 | 80 | 25 | 100 105 | 100 105 | 250 180 | 0,90 |
| ДШКА-16/105 ДШКА-16-УГЛ/110 | К4-099 | 40 | 2 | 20 | 105 110 | 105 110 | 255 185 | 0,90 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

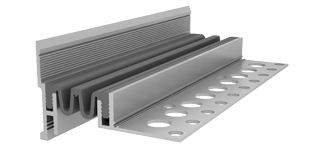

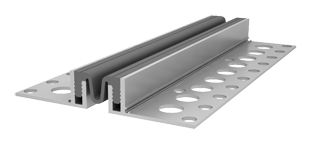

3. Закладные конструкции ДШКА-30, ДШКА-30-УГЛ
ОПИСАНИЕ
Закладные профильные конструкции АКВАСТОП® тип ДШКА-30 предназначены для окаймления деформационных швов с высотой конструкции пола от 30 мм. Нагрузки от автомобильного транспорта, и в большинстве типов от погрузчиков с пневматическими колесами. Компенсатор изготовлен из термоэластопласта (ТЭП), а по мере износа может быть легко заменен.

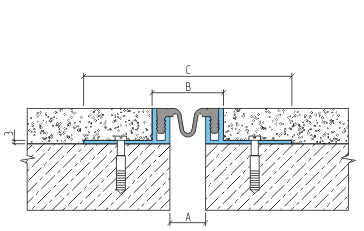

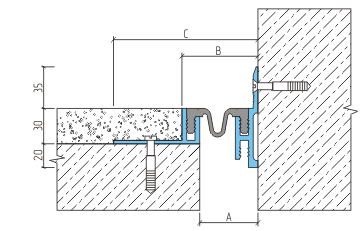

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДШКА-30/020 ДШКА-30-УГЛ/040 | К3-044 | 15 | 35 | 10 | 20 40 | 50 55 | 165 112 | 1,20 |
| К4-043 | 15 | 1 | 5 | |||||
| ДШКА-30/030 ДШКА-30-УГЛ/050 | К3-054 | 20 | 45 | 12 | 30 50 | 60 65 | 175 122 | 1,20 |
| ДШКА-30/040 ДШКА-30-УГЛ/060 | К3-064 | 30 | 75 | 15 | 40 60 | 70 75 | 185 132 | 1,20 |
| ДШКА-30/050 ДШКА-30-УГЛ/070 | К3-074 | 40 | 80 | 20 | 50 70 | 80 85 | 195 142 | 1,20 |
| К4-073 | 20 | 2 | 10 | |||||
| ДШКА-30/070 ДШКА-30-УГЛ/090 | К3-094 | 45 | 80 | 25 | 70 90 | 100 105 | 215 162 | 0,90 |
| ДШКА-30/075 ДШКА-30-УГЛ/095 | К4-099 | 40 | 2 | 20 | 75 95 | 105 110 | 220 168 | 0,90 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

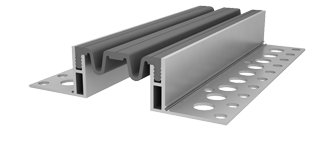

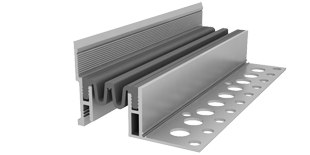

4. Закладные конструкции ДШКА-50, ДШКА-50-УГЛ
ОПИСАНИЕ
Обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях и открытых площадках: пешеходные переходы, складские помещения, многоярусные стоянки, грузовые платформ и другие сооружения с предполагаемой нагрузкой на профильную конструкцию до 1,2 МПа. Компенсатор изготовлен из термоэластопласта (ТЭП).

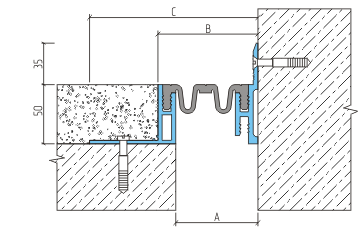

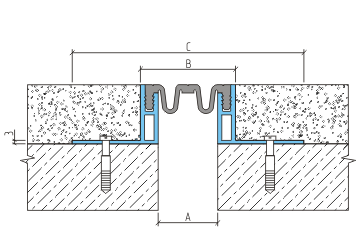

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДШКА-50/020 ДШКА-50-УГЛ/040 | К3-044 | 15 | 35 | 10 | 20 40 | 50 55 | 165 112 | 1,20 |
| К4-043 | 15 | 1 | 5 | |||||
| ДШКА-50/030 ДШКА-50-УГЛ/050 | К3-054 | 20 | 45 | 12 | 30 50 | 60 65 | 175 122 | 1,20 |
| ДШКА-50/040 ДШКА-50-УГЛ/060 | К3-064 | 30 | 75 | 15 | 40 60 | 70 75 | 185 132 | 1,20 |
| ДШКА-50/050 ДШКА-50-УГЛ/070 | К3-074 | 40 | 80 | 20 | 50 70 | 80 85 | 195 142 | 1,20 |
| К4-073 | 20 | 2 | 10 | |||||
| ДШКА-50/070 ДШКА-50-УГЛ/090 | К3-094 | 45 | 80 | 25 | 70 90 | 100 105 | 215 162 | 0,90 |
| ДШКА-50/075 ДШКА-50-УГЛ/095 | К4-099 | 40 | 2 | 20 | 75 95 | 105 110 | 220 168 | 0,90 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

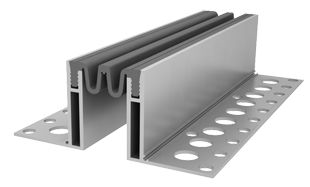

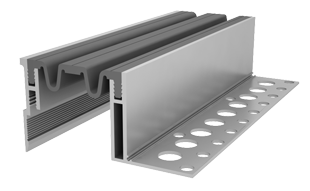

5. Закладные конструкции ДШКА-75, ДШКА-75-УГЛ
ОПИСАНИЕ
АКВАСТОП® тип ДШКА-75 – обустройство деформационных швов с конструкциями пола высотой от 75 мм, включающие в себя выравнивающий слой или слой утеплителя. Конструкция выдерживает нагрузки от автотранспорта. Компенсатор изготовлен из термоэластопласта (ТЭП), а его конструкция позволяет компенсировать значительные перемещения.

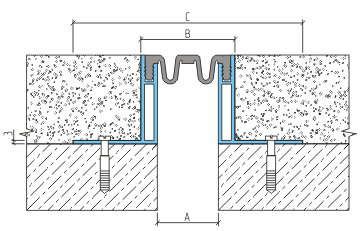

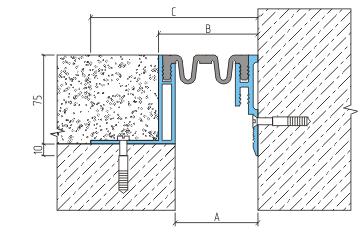

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДШКА-75/020 ДШКА-75-УГЛ/040 | К3-044 | 15 | 35 | 10 | 20 40 | 50 55 | 165 112 | 1,20 |
| К4-043 | 15 | 1 | 5 | |||||
| ДШКА-75/030 ДШКА-75-УГЛ/050 | К3-054 | 20 | 45 | 12 | 30 50 | 60 65 | 175 122 | 1,20 |
| ДШКА-75/040 ДШКА-75-УГЛ/060 | К3-064 | 30 | 75 | 15 | 40 60 | 70 75 | 185 132 | 1,20 |
| ДШКА-75/050 ДШКА-75-УГЛ/070 | К3-074 | 40 | 80 | 20 | 50 70 | 80 85 | 195 142 | 1,20 |
| К4-073 | 20 | 2 | 10 | |||||
| ДШКА-75/070 ДШКА-75-УГЛ/090 | К3-094 | 45 | 80 | 25 | 70 90 | 100 105 | 215 162 | 0,90 |
| ДШКА-75/075 ДШКА-75-УГЛ/095 | К4-099 | 40 | 2 | 20 | 75 95 | 105 110 | 220 168 | 0,90 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

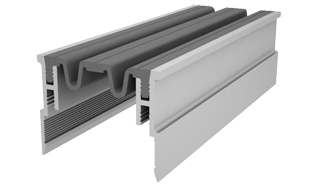

6. Закладные конструкции ДШКА-УГЛ (на опорах)

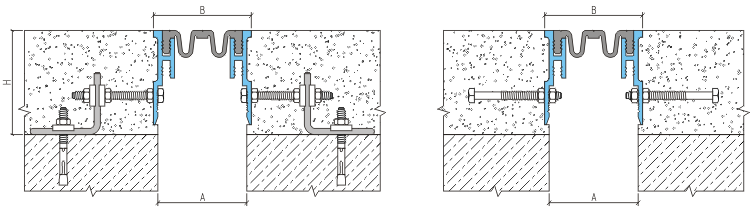

МОНТАЖНАЯ СХЕМА
ТИПЫ ДВОЙНЫХ ОПОР (материал – СТАЛЬ)
| Тип | H | Вид |
| КД 080х8 | 125 |  |
| КД 105х8 | 150 | |
| КД 130х8 | 175 | |
| КД 150х8 | 195 | |
| КД 175х8 | 220 | |
| КД 205х8 | 250 | |
| КД 240х8 | 285 |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
| | | А | В | |||
| ДШКА-УГЛ/060 | К3-044 | 15 | 35 | 10 | 50 | 60 | 1,2 |
| К4-043 | 15 | 1 | 5 | ||||
| ДШКА-УГЛ/070 | К3-054 | 20 | 45 | 12 | 60 | 70 | 0,9 |
| ДШКА-УГЛ/080 | К3-064 | 30 | 75 | 15 | 70 | 80 | 0,9 |
| ДШКА-УГЛ/090 | К3-074 | 40 | 80 | 20 | 80 | 90 | 0,7 |
| К4-073 | 20 | 2 | 10 | ||||
| ДШКА-УГЛ/110 | К3-094 | 45 | 80 | 25 | 100 | 110 | 0,7 |
| ДШКА-УГЛ/115 | К4-099 | 40 | 2 | 20 | 105 | 115 | 0,7 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.

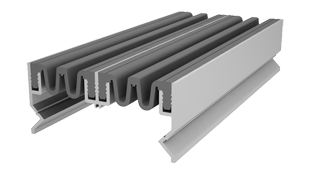

7. Фасадные конструкции ДШКА-ФАС
ОПИСАНИЕ
Фасадные профильные конструкции АКВАСТОП® тип ДШКА-ФАС предназначены для устройства деформационных швов на фасадах зданий и сооружений, а также в конструкциях пола, с нагрузкой до 0,3 МПа. Герметичный крепежный узел компенсатора препятствует попаданию внутрь шва влаги и грязи. Компенсатор изготовлен из термоэластопласта (ТЭП), устойчив к воздействию озона, ультрафиолета и антиобледенительным солям, а его конструкция обеспечивает компенсацию значительных перемещений. Минимальная ширина деформационного шва для установки профильной конструкции — 70 мм, обусловлена особенностью крепления алюминиевых направляющих.

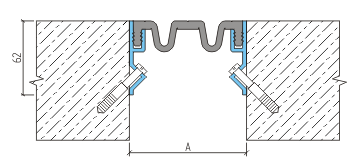

МОНТАЖНАЯ СХЕМА
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размер (А), мм | ||
| | | |||
| ДШКА-ФАС/070 | K3-064 | 30 | 75 | 15 | 60-75 |
| ДШКА-ФАС/080 | К3-074 | 40 | 80 | 20 | 70-90 |
| ДШКА-ФАС/100 | К3-094 | 45 | 80 | 25 | 90-120 |
| ДШКА-ФАС/135 | К4-128 | 40 | 80 | 20 | 120-160 |
| ДШКА-ФАС/155 | К4-148 | 45 | 80 | 25 | 130-180 |
| ДШКА-ФАС/195 | К4-188 | 40 | 80 | 20 | 180-22 |
УПАКОВКА
Алюминиевый профиль — 3 м.
Компенсатор ТЭП — бухта 30 м.
