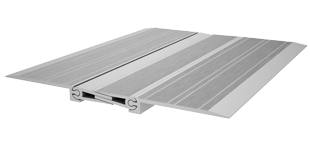

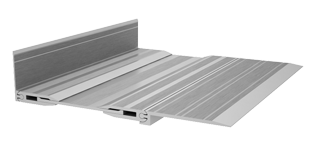

1. Накладные конструкции ДША-0, ДША-0-УГЛ
ОПИСАНИЕ
Накладные профильные конструкции АКВАСТОП® тип ДША-0 предназначены для обустройства деформационных швов, непосредственно по финишному покрытию пола.

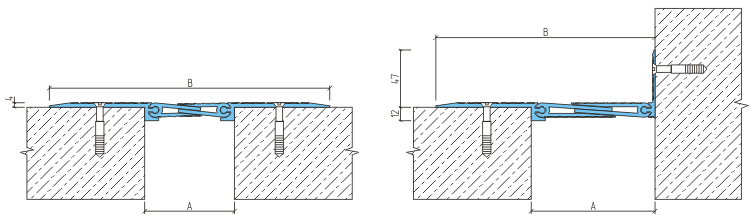

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
 |  |  | А | В | |||
| ДША-0/055 | А1-030 | 5 | 8 | 6 | 55 | 225 | 0,35 |
| ДША-0-УГЛ/055 | 140 | ||||||
| ДША-0/080 | А1-050 | 15 | 14 | 10 | 80 | 250 | 0,25 |
| ДША-0-УГЛ/080 | 165 | ||||||
| ДША-0/110 | А1-070 | 22 | 30 | 13 | 110 | 280 | 0,10 |
| ДША-0-УГЛ/110 | 195 | ||||||
| ДША-0/135 | А2-130 | 30 | 26 | 20 | 135 | 305 | 0,05 |
| ДША-0-УГЛ/135 | 220 | ||||||
| ДША-0/175 | А2-170 | 30 | 26 | 25 | 175 | 345 | 0,05 |
| ДША-0-УГЛ/175 | 260 | ||||||
| ДША-0/205 | А2-200 | 30 | 26 | 30 | 205 | 375 | 0,03 |
| ДША-0-УГЛ/205 | 290 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

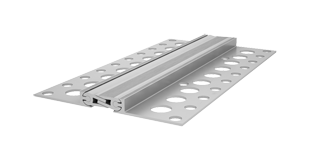

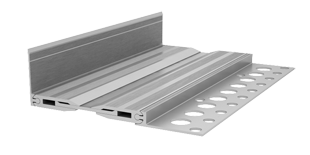

2. Закладные конструкции ДША-15, ДША-15-УГЛ
ОПИСАНИЕ
АКВАСТОП® тип ДША-15 – обустройство деформационных швов с высотой конструкции пола от 15 мм. Возможно смонтировать в пространство плиточного клея.

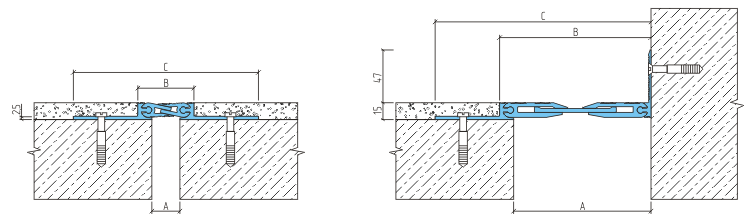

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША-15/030 | А1-030 | 5 | 8 | 6 | 30 | 55 | 170 | 0,35 |
| ДША-15-УГЛ/043 | 43 | 113 | ||||||
| ДША-15/055 | А1-050 | 15 | 14 | 10 | 55 | 80 | 195 | 0,25 |
| ДША-15-УГЛ/068 | 68 | 138 | ||||||
| ДША-15/085 | А1-070 | 22 | 30 | 13 | 85 | 110 | 225 | 0,10 |
| ДША-15-УГЛ/098 | 98 | 168 | ||||||
| ДША-15/110 | А2-130 | 30 | 26 | 20 | 110 | 135 | 250 | 0,05 |
| ДША-15-УГЛ/125 | 125 | 195 | ||||||
| ДША-15/150 | А2-170 | 30 | 26 | 25 | 150 | 175 | 290 | 0,05 |
| ДША-15-УГЛ/165 | 165 | 235 | ||||||
| ДША-15/180 | А2-200 | 30 | 26 | 30 | 180 | 205 | 320 | 0,03 |
| ДША-15-УГЛ/195 | 195 | 265 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

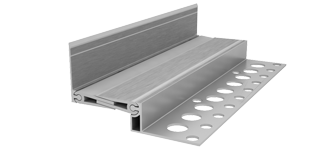

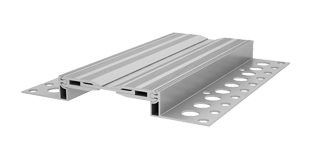

3. Закладные конструкции ДША-30, ДША-30-УГ
ОПИСАНИЕ
Закладные профильные конструкции АКВАСТОП® тип ДША-30 предназначены для окаймления деформационных швов с высотой конструкции пола от 30 мм. Нагрузки легкового и грузового автомобильного транспорта для некоторых типов компенсаторов.

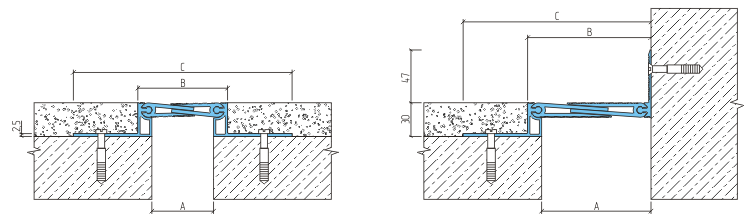

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША-30/030 | А1-030 | 5 | 8 | 6 | 30 | 55 | 170 | 0,35 |
| ДША-30-УГЛ/043 | 43 | 113 | ||||||
| ДША-30/055 | А1-050 | 15 | 14 | 10 | 55 | 80 | 195 | 0,25 |
| ДША-30-УГЛ/068 | 68 | 138 | ||||||
| ДША-30/085 | А1-070 | 22 | 30 | 13 | 85 | 110 | 225 | 0,10 |
| ДША-30-УГЛ/098 | 98 | 168 | ||||||
| ДША-30/110 | А2-130 | 30 | 26 | 20 | 110 | 135 | 250 | 0,05 |
| ДША-30-УГЛ/125 | 125 | 195 | ||||||
| ДША-30/150 | А2-170 | 30 | 26 | 25 | 150 | 175 | 290 | 0,05 |
| ДША-30-УГЛ/165 | 165 | 235 | ||||||
| ДША-30/180 | А2-200 | 30 | 26 | 30 | 180 | 205 | 320 | 0,03 |
| ДША-30-УГЛ/195 | 195 | 265 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

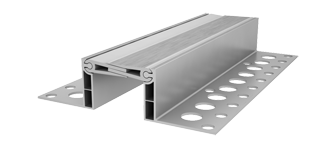

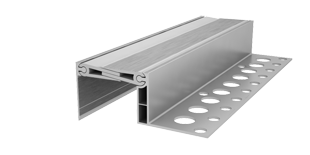

4. Закладные конструкции ДША-50, ДША-50-УГЛ
ОПИСАНИЕ
Обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях и открытых площадках, пешеходные переходы, торговые центры и др.

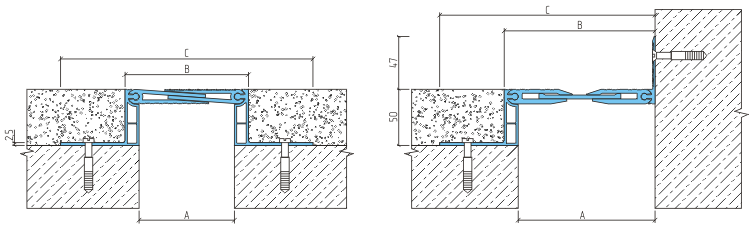

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША-50/030 | А1-030 | 5 | 8 | 6 | 30 | 55 | 170 | 0,35 |
| ДША-50-УГЛ/043 | 43 | 113 | ||||||
| ДША-50/055 | А1-050 | 15 | 14 | 10 | 55 | 80 | 195 | 0,25 |
| ДША-50-УГЛ/068 | 68 | 138 | ||||||
| ДША-50/085 | А1-070 | 22 | 30 | 13 | 85 | 110 | 225 | 0,10 |
| ДША-50-УГЛ/098 | 98 | 168 | ||||||
| ДША-50/110 | А2-130 | 30 | 26 | 20 | 110 | 135 | 250 | 0,05 |
| ДША-50-УГЛ/125 | 125 | 195 | ||||||
| ДША-50/150 | А2-170 | 30 | 26 | 25 | 150 | 175 | 290 | 0,05 |
| ДША-50-УГЛ/165 | 165 | 235 | ||||||
| ДША-50/180 | А2-200 | 30 | 26 | 30 | 180 | 205 | 320 | 0,03 |
| ДША-50-УГЛ/195 | 195 | 265 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

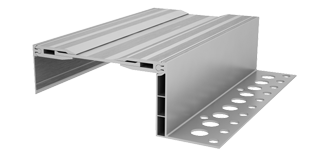

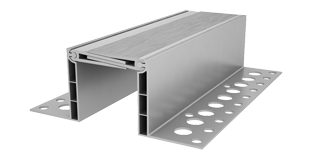

5. Закладные конструкции ДША-75, ДША-75-УГЛ
ОПИСАНИЕ
АКВАСТОП® тип ДША-75 – обустройство деформационных швов с конструкциями пола высотой от 75 мм, включающие в себя выравнивающий слой или слой утеплителя.

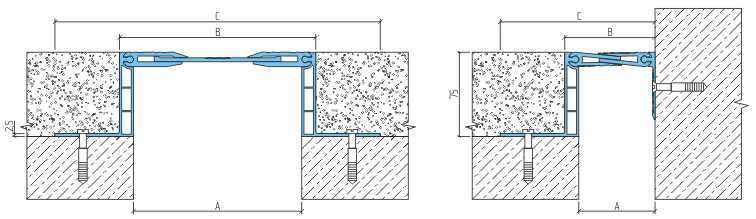

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША-75/030 | А1-030 | 5 | 8 | 6 | 30 | 55 | 170 | 0,35 |
| ДША-75-УГЛ/043 | 43 | 113 | ||||||
| ДША-75/055 | А1-050 | 15 | 14 | 10 | 55 | 80 | 195 | 0,25 |
| ДША-75-УГЛ/068 | 68 | 138 | ||||||
| ДША-75/085 | А1-070 | 22 | 30 | 13 | 85 | 110 | 225 | 0,10 |
| ДША-75-УГЛ/098 | 98 | 168 | ||||||
| ДША-75/110 | А2-130 | 30 | 26 | 20 | 110 | 135 | 250 | 0,05 |
| ДША-75-УГЛ/125 | 125 | 195 | ||||||
| ДША-75/150 | А2-170 | 30 | 26 | 25 | 150 | 175 | 290 | 0,05 |
| ДША-75-УГЛ/165 | 165 | 235 | ||||||
| ДША-75/180 | А2-200 | 30 | 26 | 30 | 180 | 205 | 320 | 0,03 |
| ДША-75-УГЛ/195 | 195 | 265 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м
