ОПИСАНИЕ

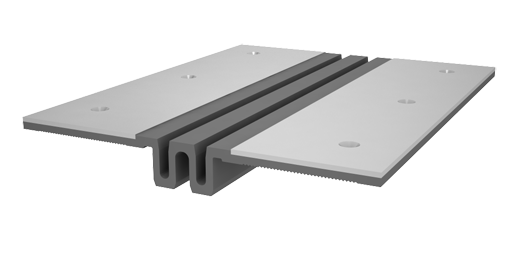

Накладные профильные конструкции АКВАСТОП® тип ДПВ предназначены для обустройства деформационных швов, непосредственно по финишному покрытию пола. Конструкция выдерживает нагрузки от автотранспорта и от погрузчиков с цельнолитыми шинами. Компенсатор устойчив к воздействию озона, ультрафиолета и антиобледенительным солям.

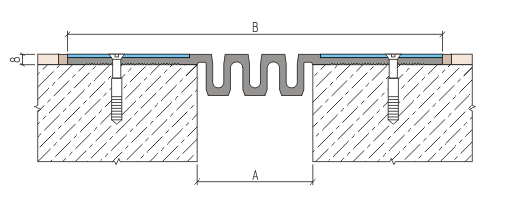

МОНТАЖНЫЕ СХЕМЫ
ТИПЫ ПРИЖИМНЫХ ПЛАНОК
| Тип | Вид |
| ПП–88–СО (сталь окрашенная) |  |
| ПП–88–СН (сталь нержавеющая) |  |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
 |  |  | А | В | |||
| ДПВ–8/050 | ПВ1–240/050 | 23 | 60 | 60 | 40-50 | 240 | 2,1 |
| ДПВ–8/070 | ПВ1–270/070 | 30 | 80 | 80 | 70-80 | 270 | 2,1 |
УПАКОВКА
Стальная прижимная планка — 1 м.
Компенсатор ТЭП — бухта 21 м.
