ОПИСАНИЕ

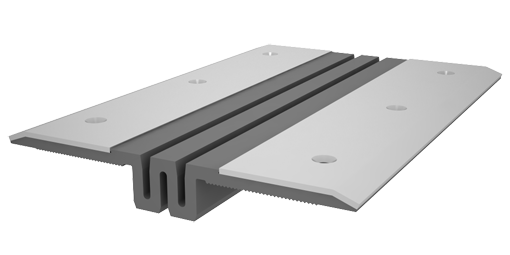

Накладные профильные конструкции АКВАСТОП® тип ДПС предназначены для обустройства деформационных швов, непосредственно по финишному покрытию пола. Конструкция выдерживает нагрузки от автотранспорта и от погрузчиков с цельнолитыми шинами. Компенсатор устойчив к воздействию озона, ультрафиолета и антиобледенительным солям.

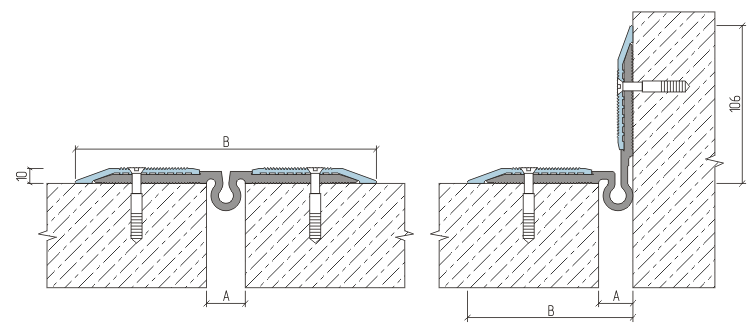

МОНТАЖНЫЕ СХЕМЫ
ТИПЫ ПРИЖИМНЫХ ПЛАНОК
| Тип | Вид |
| ПН–83–АА (алюминий) |  |
| ПН–81–СО (сталь окрашенная) |  |
| ПН–81–СН (сталь нержавеющая) |  |
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
 |  |  | А | В | |||
| ДПС–0/020 | ПС1–176/020 | 11 | 40 | 40 | 20-30 | 195 | 2,1 |
| ДПС–0-УГЛ/020 | ПС2–098/020 | 110 | |||||
| ДПС–0/050 | ПС1–215/050 | 23 | 60 | 60 | 40-50 | 235 | 2,1 |
| ДПС–0-УГЛ/050 | ПС2–127/050 | 140 | |||||
| ДПС–0/070 | ПС1–232/070 | 30 | 80 | 80 | 60-70 | 255 | 2,1 |
| ДПС–0-УГЛ/070 | ПС2–150/070 | 160 | |||||
УПАКОВКА
Алюминиевая прижимная планка — 3 м.
Стальная прижимная планка — 1 м.
Компенсатор ТЭП — бухта 21 м.
