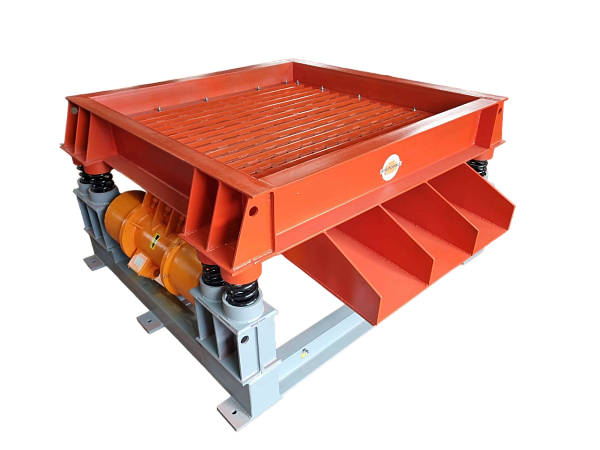

ВР-1600 с боковой выгрузкой

Описание

Решетки выбивные вибрационные предназначены для выбивки отливок из литейных форм и стержней из отливок в условиях единичного и мелкосерийного производства.

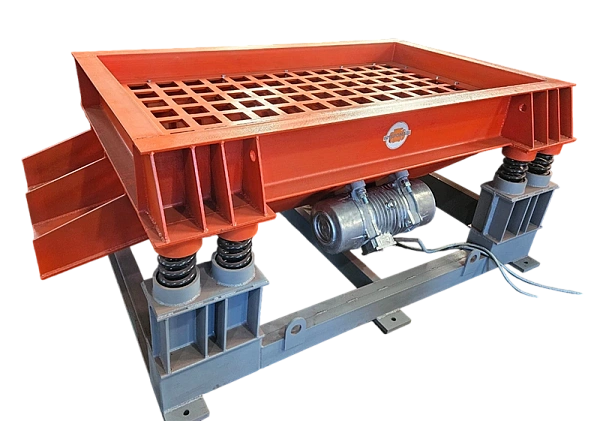

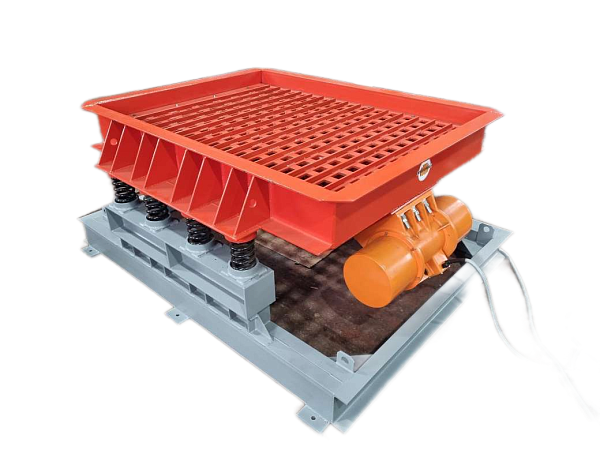

Решетка состоит из корпуса, двух электромеханических вибраторов, создающих вертикальные колебания, амортизирующих пружин, рамы и рабочего полотна. Детали корпуса решетки изготовлены из листовой стали и сварены так, что создают систему ребер, обеспечивающих достаточную прочность всего корпуса, его жесткость и долговечность. В качестве амортизаторов применены пружины, установленные на направляющих, закрепленных в корпусе и на опорной раме. Рама сварена из швеллеров и листовой стали. Рабочее полотно состоит из секций, изготовленных из стального полотна, которые крепятся к корпусу болтами.

ПРОИЗВОДИМ ЛЮБЫЕ РАЗМЕРЫ ВЫБИВНЫХ РЕШЕТОК!

Наименование	ВР-1600 с боковой выгрузкой
Грузоподъемность, кг	3000
Размеры рабочего полотна, мм	1500*1500
Размеры ячейки решетки, мм	по согласованию с заказчиком
Число пружин-амортизаторов, шт	10
Размер пружин, мм	250х123х19
Частота колебаний, об/мин	1000
Тип вибраторов	ВИ-23-16Б, 2 шт.
Количество вибраторов	2
Потребляемая мощность, кВт	2,7*2
Номинальная мощность, кВт	2,2*2
Возмущающая сила, кН	23*2
Длина	2100
Ширина	2100
Высота	1030
Масса со шкафом управления, кг	2000

В комплект поставки входит шкаф управления, в котором находятся пусковые устройства вибраторов. Электроаппаратура обеспечивает нулевую защиту двигателей, защиту от потери фазы, перегрузки и короткого замыкания, а так же автоматическое отключение решетки при неисправности или отсутствии тока фазе любого двигателя.

Выбивная решетка по сравнению со старыми типами решеток (с использованием карданных валов) обладает следующими преимуществами:

1. значительное снижение энергопотребления;
2. надежная конструкция – отсутствие быстро выходящих из строя карданных валов, муфт и т.п;
3. легкосменные вибраторы;
4. значительное снижение времени и расходов на обслуживание.

Срок изготовления – 25-30 рабочих дней. Гарантия – 1 год.
