Описание

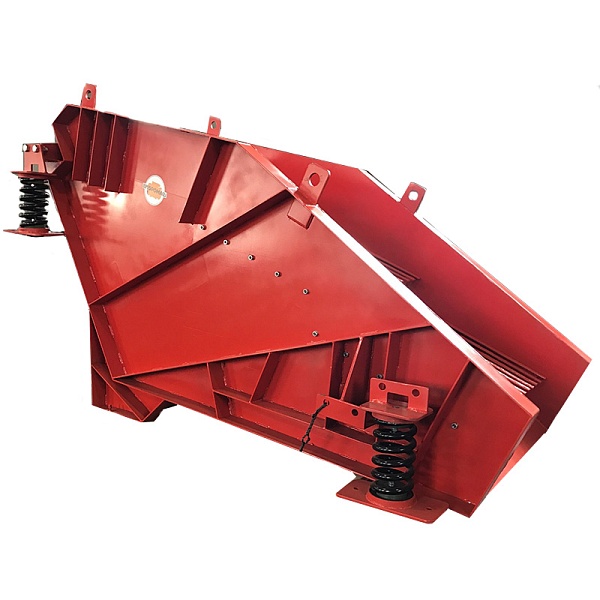

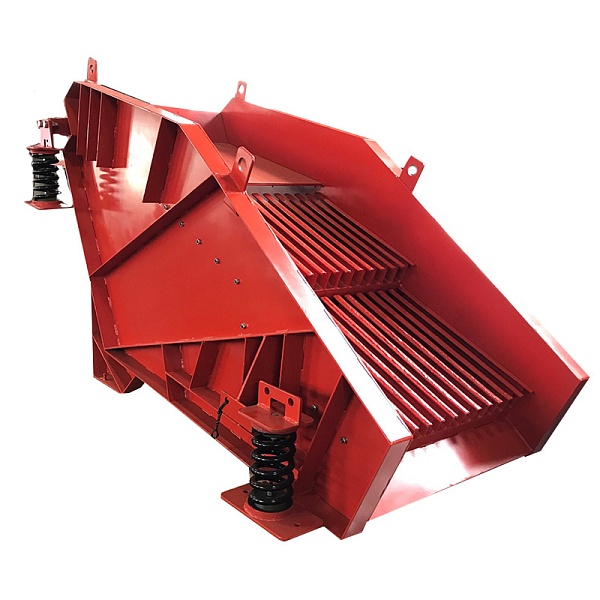

Решетка состоит из корпуса, двух электромеханических вибраторов, создающих вертикальные колебания, амортизирующих пружин, рамы и рабочего полотна.
Детали корпуса решетки изготовлены из листовой стали и сварены так, что создают систему ребер, обеспечивающих достаточную прочность всего корпуса, его жесткость и долговечность.
В качестве амортизаторов применены пружины, установленные на направляющих, закрепленных в корпусе и на опорной раме. Рама сварена из швеллеров и листовой стали. Рабочее полотно состоит из секций, изготовленных из изностостойкой стали 09Г2С, которые крепятся к корпусу болтами.
| № | Наименование | Значение |
| 1 | Размеры рабочего полотна, мм | 1700*800 |
| 2 | Число пружин-амортизаторов, шт | 4 |
| 4 | Размер пружин, мм | 250х123х19 |
| 5 | Частота колебаний, об/мин | 1000…2000 |
| 6 | Амплитуда колебаний, мм | 0,5-2,0 |
| 7 | Тип вибраторов | ВИ-106Н |
| 8 | Количество вибраторов | 2 |
| 9 | Потребляемая мощность, кВт | 2,5*2 |
| 10 | Возмущающая сила, кН | 12,2…24,4 |
| 11 | Расстояние между колосниками, мм | 35 |
| 12 | Толщина колосника, мм | 25 |
| 13 | Габаритные размеры, мм |
|
| 14 | Длина | 2200 |
| Ширина с вибраторами | 1200 | |
| Высота | 1500 | |
| Масса со шкафом управления с частотным преобразователем, кг | 900 |
В комплект поставки входит шкаф управления, в котором находятся пусковые устройства вибраторов. Электроаппаратура обеспечивает нулевую защиту двигателей, защиту от потери фазы, перегрузки и короткого замыкания, а так же автоматическое отключение грохота при неисправности или отсутствии тока фазе любого двигателя.
Срок изготовления –25-30 рабочих дней. Гарантия – 1 год.
