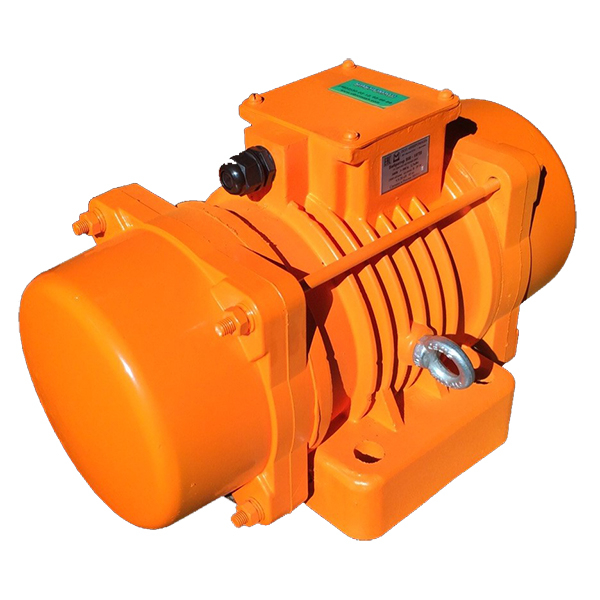

Вибратор высокого ресурса ВИ-20-50 Н

Описание

Технические характеристики
Наименование показателей и единицы измерения	ВИ-20-50 Н
Номинальное напряжение, В	42; 380
Частота вращения ротора номинальная, об/мин	3000
Частота колебаний (синхронная), Гц	50
Номинальная мощность, кВт	2,2
Потребляемая мощность, кВт	2,7
Вынуждающая сила, кН	9,9…20,0
Номинальный ток, А	29; 4,1
Тип вибрационного механизма	Дебалансный регулируемый
Тип электродвигателя	Трёхфазный асинхронный с короткозамкнутым ротором
Класс изоляции	В
Теплостойкость, 0С	50
Масса вибратора, кг, не более	45
Степень защиты по ГОСТ 14254-96	IP66
Средняя наработка до отказа не менее, ч.	6000

Габаритные и установочные размеры изделий (в мм), не более
ВИ-20-50 Н	L	B	H	LI	A	A1	D	H
	460	300	280	185	130	240	22	60

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ВИБРАТОРОВ ВЫСОКОГО РЕСУРСА по сравнению с вибраторами классической серии:

• Повышенная мощность электродвигателя, усиленная обмотка и двойная пропитка статора – предусматривает возможность работы вибратора при повышенных нагрузках, вибраторы высокого ресурса могут применяться на оборудовании , где требуется регулировка вибрации, способны работать на частотах до 100 Гц;
• Применение усиленных подшипниковых щитов с влитой толстостенной стальной втулкой и подшипников с большей грузоподъемностью и способностью выдерживать большие осевые и радиальные нагрузки– дает возможность работать в более жестких режимах длительное время и устанавливать вибратор не только горизонтально, но и под углом (вибраторы с индексом Н);
• Встроенное в статор термореле защитит от перегрева;
• Термообработка ротора повысит его износостойкость;
• Усиление станины вибратора дополнительными ребрами жесткости – делает корпус вибратора более прочным и надежным;
• Повышенная пыле- и влагозащищенность – позволяет использовать вибратор в помещениях с тяжелыми рабочими условиями и на улице (IP66);
• В намотке статора используется только медный эмаль-провод.
