Описание

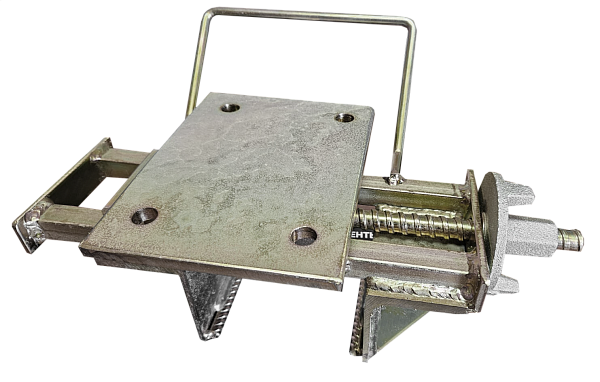

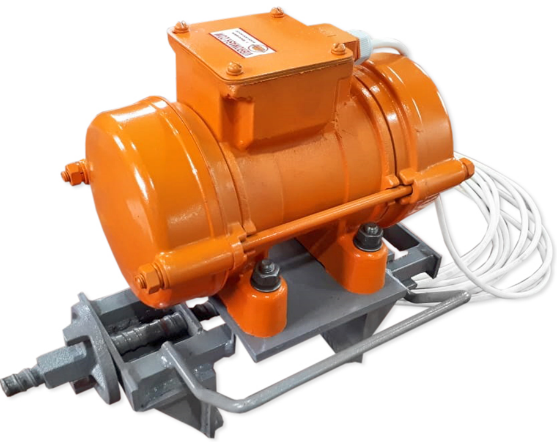

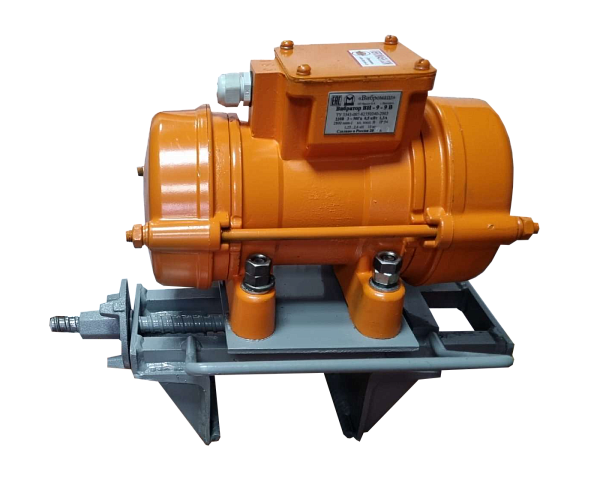

Высокочастотные вибраторы для опалубки ВИ-448-01 предназначены для уплотнения бетонной смеси в опалубке в труднодоступных для глубинного вибратора местах: под окнами и нишами, в колоннах и т.п. Состоят из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.
Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.
Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50 Гц), так и высокочастотным (частота механической вибрации 100 Гц или 200 Гц).
| Технические характеристики | |
|---|---|
| Наименование показателей и единицы измерения | ВИ-448-01 |
| Тип комплектующего вибратора | ВИ-111 |
| Тип комплектующего вибратора | 220 |
| Частота вращения ротора номинальная, об/мин | 6000 |
| Частота колебаний (синхронная), Гц | 200 |
| Номинальная мощность, кВт | 0,50 |
| Потребляемая мощность, кВт | 0,79 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 3,73…7,5 |
| Статический момент, кг·см | 0,95…1,9 |
| Тип вибрационного механизма | Дебалансный регулируемый |
| Тип электродвигателя | Трехфазный асинхронный с короткозамкнутым ротором |
| Класс изоляции | В |
| Теплостойкость, 0С | 50 |
| Масса вибратора, кг, не более | 25 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Габаритные размеры, мм | 407…552х261х332 |
| Присоединительные размеры, мм | 0…145х200 |
| Посмотреть стоимость пульта управления | |
Гарантия – 12 месяцев.
| Тип вибратора | L, мм | H, мм | h1, мм |
|---|---|---|---|
| ВИ-448-01 | 261 | 332 | 90 |
Возможно изготовление площадки под вибратор с оцинковкой! Цена по запросу!
