Описание
Электрические виброплиты широко используются для уплотнения песка, гравия, асфальтобетона, песчано-гравийных смесей и проч. Без виброплиты не обойтись при укладке тротуарной плитки. По сравнению с виброрейкой, она намного мобильней, компактней и экономичней.
Для работы с электрической виброплитой требуется всего лишь один оператор, а обрабатываемая им площадь достигает обширных размеров. Виброрейки, в отличие от виброплит, хороши на больших открытых поверхностях.
Но на ограниченных площадях (например, когда происходит уплотнение вдоль цоколей зданий и бордюров дорог, устройство узких пешеходных дорожек и т.п.) большей популярностью пользуются виброплита электрическая.
| Виброплита электрическая ВУ-04-40 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Модель | Габариты плиты, мм | Тип вибратора | Мощность Потреб., кВт | Мощность номинальная, кВт | Вынуждаюшая сила, кН | Глубина уплотнения, мм | Частота колебаний, обор/мин | Напряжение, В/Частота, ГЦ | Масса | |
| ВУ-04-40 | 320х400 | ВИ-9-9В | 0,5 | 0,25 | 2,5…5,0 | 200…250 | 3000 | 220/50, УЗО | 40 | |
Коврик резиновый для виброплиты ВУ-05-45
Коврик резиновый для виброплиты ВУ-11-75
Коврик резиновый необходим при проведении уплотнительных работ по тротуарной плитке, бордюрному камню, брусчатке и т.д. Применение коврика снизит вибрационную нагрузку на плитку и не позволит повредить его.
Возможна установка вибратора на 42В или на 380В.
Ресурс вибратора – 900 ч.
Гарантия – 12 месяцев. Возможна бесплатная доставка!

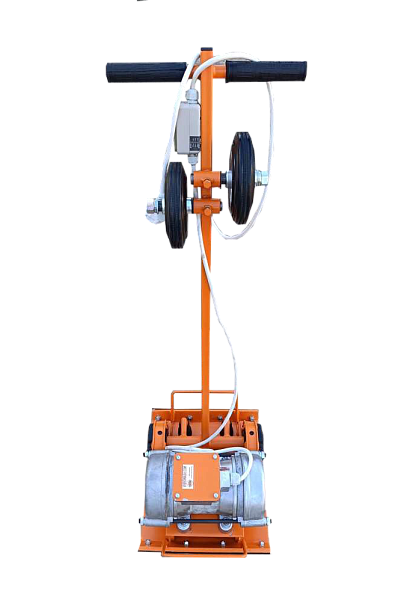

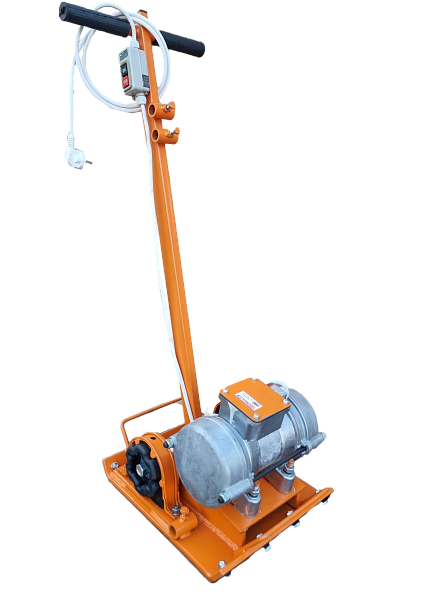

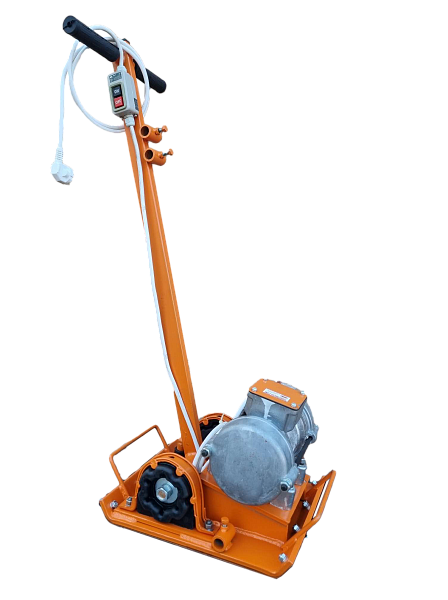

Виброплита представляет собой конструкцию из плиты, являющейся его рабочей частью, в центре которой установлен электромеханический вибратор общего назначения с круговыми колебаниями ВИ-99В, который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу. К плите через специальные виброизоляторы прикреплена рама с рукояткой управления. На рукоятке установлен выключатель электропитания вибратора. Уплотнение происходит за счет вертикальной составляющей вынуждающей силы, возникающей в вибраторе. Поступательное движение виброуплотнителя происходит за счет горизонтальной составляющей вынуждающей силы.
Для регулирования величины вынуждающей силы вибратора дебалансы на обоих концах вала выполнены двойными. Регулирование осуществляется путем изменения угла между подвижным и неподвижным дебалансами на обоих концах вала.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Данное руководство содержит меры по предотвращению травм при работе с оборудованием и поломке оборудования при работе.
Перед началом работы обязательно прочитайте данное руководство. Изучите расположение и порядок работы со средствами управления оборудования.
НИКОГДА не позволяйте необученному работнику работать с оборудованием
НИКОГДА не используйте дополнительные приспособления или инструменты, которые не рекомендованы в данном руководстве
НИКОГДА не используйте оборудование при повышенном содержании взрывоопасных веществ в атмосфере.
НИКОГДА не используйте оборудование при повышенной влажности в атмосфере, в дождь.
НИКОГДА не допускайте перегрева электродвигателя.
НИКОГДА не работайте с поврежденным кабелем, не работать без заземления (необходима евророзетка с заземлением).
НИКОГДА не работайте в состоянии алкогольного или наркотического опьянения. Не разрешается работать с вибратором без средств индивидуальной защиты от шума. Максимально допустимое время работы одного работника с виброплитой в смену 60 минут.
