Описание
Габариты и масса системы СОВ в сборе с фильтром-циклоном
| Изделие | Габариты, ДхШхВ, мм | Масса, кг | Объём, л | |
| СОВ 4-М | Рекуператор | 750х750х1300 | 82 | 200 |
| Комплекс всасывания | 1500х950х1550 | 327 | – | |
| СОВ 4/2-М | Рекуператор | 850х850х1200 | 82 | 200 |
| Комплекс всасывания | 1300х900х1850 | 347 | – | |
| Циклон* | 800х750х1750 | 110 | – |
* Важно! Установка «Циклон» в комплектацию СОВ не входит, её можно приобрести отдельно.
Технические параметры системы СОВ
| Наименование параметра | СОВ 4-М | СОВ 4/2-М |
| Производительность (воздух), м3/час | 500 | 1 000 |
| Характеристики электродвигателя: В; кВт | 380; 5.5 | 380; 18.5 |
| Давление сжатого воздуха в сети, МПа | 0.5-1 | |
| Размер отделяемых примесей из абразива в рекуператоре, мм | не менее 3 | |
| Максимальное разряжение, мм вод. ст. | 45%; 4500 | |
| Производительность, т/час (с купершлаком, никельшлаком, электрокорундом, косточкой, песком фракцией 0,2-1,5 мм) | до 4 | до 6 |
| Производительность, т/час (с круглой дробью фракцией 0,2-1,5 мм) | – | до 2 |
| Уровень шума, дБ | 72-85 | 80-90 |
| Длина всасывающих рукавов, м | 8-25 | |
Большинство видов абразива — дорогостоящие материалы, но плюс в том, что их можно использовать многократно. Для этого после пескоструйной обработки абразив собирают, отфильтровывают и возвращают обратно в технологический процесс. Делать это вручную трудоемко, неэффективно и нецелесообразно, если оператор-пескоструйщик ограничен во времени или поджимают сроки сдачи заказа, а объемы работы значительные. В этом случае оправдано приобретение полуавтоматической установки — системы обратного всасывания (СОВ) для сбора и рекуперации абразива.
В ассортименте компании «Курс» представлены две модели: СОВ-4 М и СОВ-4/2 М. Они выполняют одну и ту же функцию, но имеют различия в характеристиках.
Различия СОВ-4 М и СОВ-4/2 М
- Габариты. Размеры комплекса СОВ 4/2-М больше, чем СОВ 4-М.
- Мощность двигателя СОВ 4/2-М 18,5 кВт, а СОВ 4-М — 5,5 кВт.
- Картридж или фильтрующий элемент. Размеры картриджа в СОВ 4/2-М — 90 см высота и 20 кв. м площадь; картридж в СОВ 4-М — 60 см высота и 12 кв. м площадь.
- Совместимость с абразивами. СОВ 4/2-М используют со стальной, чугунной дробью, а СОВ 4-М подходит для электрокорунда, никельшлака, купершлака и других песчаных абразивов.
Из чего состоит система сбора и рекуперации абразива

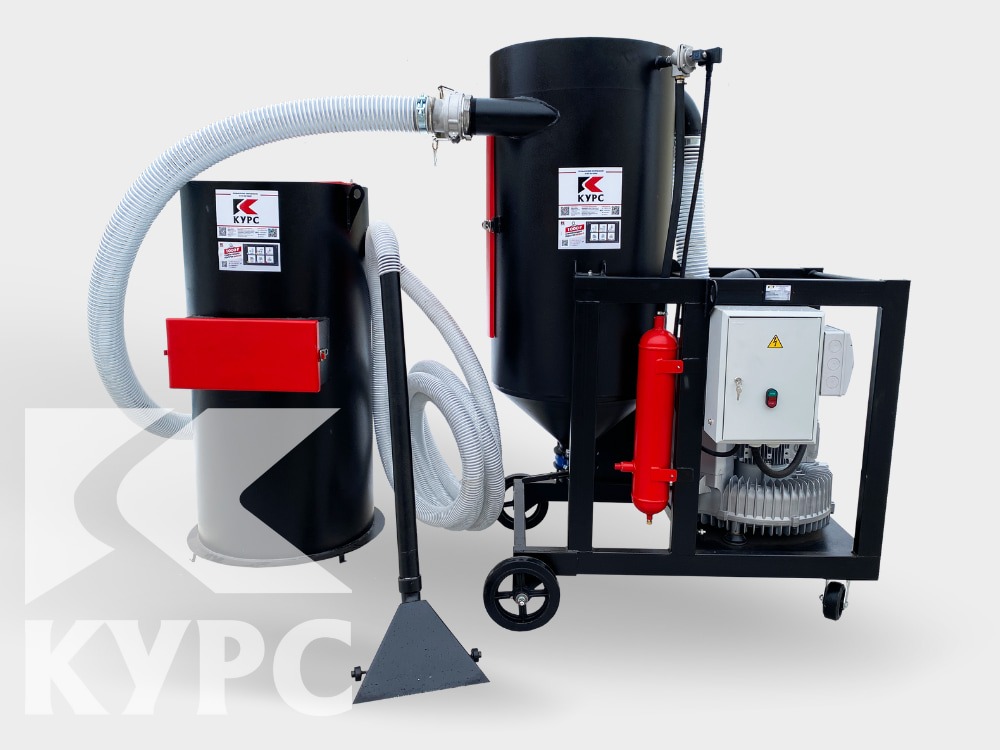

СОВ — это мобильные системы, которые снабжены воздуходувкой, насадкой для сбора абразива с кучи и пола, фильтрующим элементом и опцией загрузки абразивного материала в бункер пескоструйной установки.
- Рекуператор системы изготавливается такого же диаметра, как пескоструйный аппарат и устанавливается сверху на него.
- Фильтр имеет вихревой вентилятор, щит управления, систему пневмовстряхивания и картридж, иначе фильтрующий элемент, «спрятанный» внутри.
- С системами СОВ в комплекте идут 2 насадки – одна для сбора абразива из кучи (ведра или другой тары), другая для сбора использованного абразива с пола. Эта насадка имеет плоское основание, ее конструкция позволяет собирать рассыпанную абразивную смесь с поверхности пола, настила.
Система, соединенная с насадкой, через шланг (рукав), всасывает абразив по типу пылесоса и перемещает по рукаву в ёмкость рекуператора.
Помимо собственно сбора, фильтрации и загрузки абразивного материала снова в пескоструйную установку, на СОВ возложен функционал транспортировки абразива на небольшое расстояние, которое зависит от длины всасывающего рукава (до 25 м) и удельного веса абразивного материала.
Рекомендации по применению СОВ
- Менять фильтрующие элементы следует, когда фильтровальная бумага деформируется и/или на ней появятся порывы, когда заметно снизится производительность вентилятора.
- Можно очищать установки СОВ и их элементы влажной обтирочной ветошью, но не использовать для этого растворители и другие химические вещества, грубые абразивные ткани.
- Нельзя допускать переполнения рекуператора абразивом.
- Не реже раза в шесть месяцев проводить профилактику релейной и пусковой аппаратуры. Выполнять осмотр после отключения системы при коротком замыкании.
- Следить за тем, чтобы система сбора и рекуперации абразива была надежно подключена к цеховому заземляющему устройству.
