Описание
Стандартная комплектация
- Камера дробеструйной обработки PST КСО инжекторная
- Настил решетчатый.
- Футеровка резиновая.
- Рама с роликовой системой для перемещения стекла.
- Светодиодное освещение.
- Смотровое окно.
- Проемы для протягивания длинномеров.
- Проемы для рук.
- Перчатки резиновые.
- Рукав пескоструйный.
- Инжекторный пистолет/Пескоструйное сопло (в напорной).
- Обдувочный пистолет.
- Педаль управления электрическая.
- Концевой выключатель.
- Кран слива конденсата.
- Заслонка подачи воздуха.
- Паспорт.
Комплектация камеры с фильтром и вентилятором
Фильтр-вентилятор — дополнительная установка к камере, он выполняет функцию очистки запыленного внутреннего пространства пескоструйной камеры. Фильтр улавливает пыль, мелкие частицы абразива и выдает в атмосферу уже очищенный воздух.
Для того чтобы посмотреть эту комплектацию, выберите «Да» в опции «ФВ (Фильтр-вентилятор)».
Комплектация камеры с фильтром, вентилятором 2,2 кВт и рекуператором
Фильтр-вентилятор мощностью 2,2 кВт с рекуператором абразива — дополнительная установка к камере, он выполняет функцию очистки запыленного внутреннего пространства пескоструйной камеры, а также очистки, просеивания абразива от пыли, крупных примесей и подачи его под давлением в зону обработки. Фильтр улавливает пыль, мелкие частицы абразива. Благодаря фильтру и рекуператору в атмосферу подается уже очищенный воздух, а загруженный абразив может используется многократно и длительное время.
Для того чтобы посмотреть эту комплектацию, выберите «Да» в опции «ФВР 2,2 кВт».
Технические характеристики
| Характеристики камеры для стекла | Комплектация камеры для стекла | ||
| КСО-110-И-С-М | КСО-110-И-С-ФВ-М | КСО-110-И-С-ФВР-М | |
| Тип камеры | инжекторная | ||
| Производительность | 1-3 м²/час | ||
| Габариты загрузочного проема | 960×800 мм | ||
| Размер рамы для стекла | 2000х1500 мм | ||
| Габариты фильтра-вентилятора (ФВ) | нет | 921×771×2140 | нет |
| Габариты системы фильтрации и рекуперации (ФВР) | нет | 1450х900х1960 мм | |
| Объем бункера для абразива | 110 | 110 | 20 |
| Загрузка деталей | фронтальная | ||
| Педаль управления | электрическая | ||
| Рабочее давление | 3,5-7 атм., макс. 10 атм. | ||
| Уровень шума | 78-88 дБ | ||
| Напряжение в сети/Частота | 220 В/50-60 Гц | 380 В/50-60 Гц | 380 В/50-60 Гц |
| Мощность ФВ/ФВР | – | 2,2 кВт | 2,2 кВт |
| Бренд | PST, ООО «ПК «Пневмостройтехника»» | ||
| Страна производства | Россия | ||
Дополнительная комплектация
- Использование в пескоструйных камерах автоматических систем (автопривода).
- Дробеструйные камеры по индивидуальным чертежам согласно вашему запросу или проекту.
- Компрессоры для нашего оборудования.
- Комплектующие: перчатки камерные резиновые/неопреновые; сопла; соплодержатели; пескоструйные рукава; напорно-всасывающие износостойкие рукава.
Расход абразива и воздуха
В инжекторной камере
| Диаметр струйного сопла, мм | Диаметр воздушного сопла, мм | Давление воздуха*, кгс/см² | |||
| 3 | 4 | 5 | 6 | ||
| 8 | 3 | 0,3 | 0,37 | 0,47 | 0,6 |
| 10 | 4 | 0,6 | 0,7 | 0,9 | 1,2 |
В напорной камере
| Диаметр струйного сопла, мм | Расход | Давление воздуха*, кгс/см² | |||||
| 3,5 | 4,2 | 5,0 | 5,6 | 6,3 | 7,0 | ||
| 6 | воздуха, м³/мин. абразива, кг/час | 1,3 122 | 1,5 142 | 1,7 161 | 1,9 185 | 2,1 204 | 2,5 239 |
| 8 | воздуха, м³/мин. абразива, кг/час | 2,2 213 | 2,5 243 | 2,9 275 | 3,3 305 | 3,6 336 | 4,2 409 |
*Для камер, оборудованных фильтром-вентилятором, дополнительно необходимо 0,3 м3/мин. сжатого воздуха для обдува фильтров.
Пескоструйная камера для матирования стекла

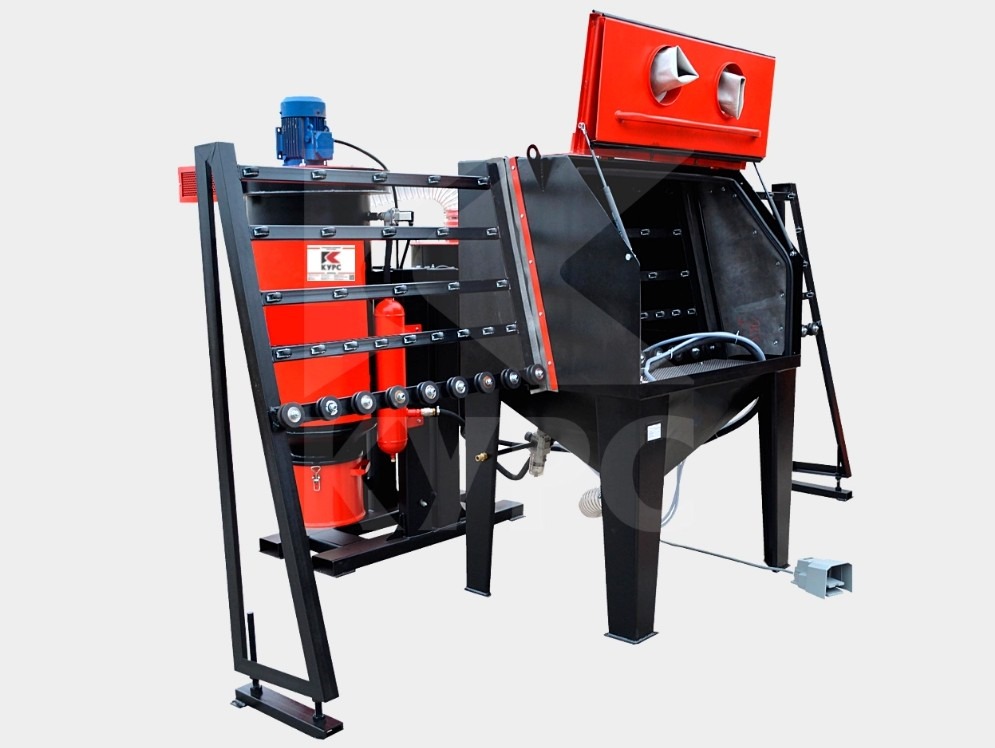

С помощью камеры КСО-110-И-С-М выполняют матирование стекла механическим способом, обрабатывая его поверхность абразиво-воздушной струёй. Стеклянное полотно устанавливается на раму с роликовой системой и перемещается оператором-пескоструйщиком по мере выполнения обработки внутри камеры. Можно сделать полностью матовую поверхность или выполнить художественную обработку, используя, например, специальный шаблон. Размер листового стекла, которое можно обрабатывать в камере, – до 2000×1500 мм.
Матировка наносится легкими абразивными материалами, такими как стальной высококремнистый песок, электрокорунд, карбид кремния. Для получения необходимого качества обработанной поверхности абразив подбирается путем тестирования.
Как работает дробеструйная камера
Оператор-пескоструйщик запускает в работу камеру нажатием педали, которая находится внизу. Рабочее пространство пескоструйной кабины полностью закрыто со всех сторон и в процессе обработки герметично, благодаря чему пыль от абразива и мусор не попадают в воздушное пространство. Оператор регулирует работу через смотровое окно.
Смесь, которая состоит из абразива и сжатого воздуха, подается по рукаву к пистолету. Ее направление регулирует оператор-пескоструйщик, одной рукой держа сопло (или пистолет), а другой поворачивая под нужным углом деталь. Резиновые или неопреновые перчатки, прикрепленные к отверстиям на фронтальной стороне камеры под смотровым окном, защищают руки оператора.
В процессе обработки абразивная смесь падает через решетчатый настил в бункер камеры. Когда работа закончена, оператор отжимает педаль, подача абразива прекращается, кабину можно открыть и выгрузить обработанные изделия.
Применение дробеструйных камер PST
Область применения дробеструйных камер PST очень широка. По назначению и параметрам наши камеры аналогичны установкам брендов Zitrek, Contracor (ECO, CAB), ВМЗ (КСО, ВС), Clemco (BNP, Pulsar, Kit-Cab, DCH), пескоструйным камерам типа АК.
Кабины PST применяются для очистки с высокой скоростью воздушно-пескоструйным способом внутренних и наружных поверхностей деталей, сортамента металлопроката, деревянных, стеклянных и каменных изделий.
В пескоструйной камере выполняют очистку, снятие ржавчины, песка, окалины и шлака после дуговой сварки, заусениц, удаление слоёв, а также получают необходимую шероховатость, матовость, упрочнение, глянцевый эффект. В камере готовят поверхности к нанесению антикоррозионных покрытий (лакокрасочных, металлизационных материалов). После пескоструйной обработки очищаются самые мелкие поры и трещины, однако при этом пескоструй не оставляет царапин, которые могут оставаться после применения щеток и наждачной бумаги. Срок службы поверхностей, обработанных абразивоструйным способом, увеличивается в несколько раз.
В зависимости от технической задачи выбирают различную фракцию абразива, чтобы путем обработки поверхности пескоструйным оборудованием достичь требуемый результат. Фракция Пескоструйная камера предназначена для цехового использования (в закрытом пространстве), например, в гараже, цехе и других производственных помещениях.
