Описание
Основные параметры фильтров самоочищающихся СФ
| Параметры | СФ-12 | СФ-40 | СФ-80 | СФ-120 | СФ-160 |
| Бренд, страна производства | PST, Россия | ||||
| Применение | инжекторные камеры, напорные камеры, обитаемые камеры, системы СОВ | ||||
| Мощность электродвигателя | 2,2 кВт | 4 кВт | 5,5 кВт | 11 кВт | 11 кВт |
| Макс. рабочее давление | 3,5-7 атм. | 5-6 атм. | |||
| Напряжение в сети, частота | 380 В, 50-60 Гц | ||||
| Габариты одного фильтроэлемента, мм | 322х600 | 380х900 | |||
| Материал фильтр-элемента | Normal Spunbonded Polyester – полиэстер нетканого материала | ||||
| Количество фильтрующих элементов | 1 шт. | 2 шт. | 4 шт. | 6 шт. | 8 шт. |
| Площадь фильтрующей поверхности | 12 кв. м | 40 кв. м | 80 кв. м | 120 кв. м | 160 кв. м |
| Габариты, ДхШхВ | 771х921х2140 мм | 1450х880х1980 мм | 1800х1450х4000 мм | 2250х1500х2450 мм | 2860х1500х2630 мм |
| Масса | 161 кг | 420 кг | 802 кг | 845 кг | 1140 кг |
Фильтры самоочищающиеся пылеулавливающие предназначены для очистки загрязненного воздуха во время проведения пескоструйной обработки. Применяются они вместе с абразивоструйными камерами, системами сбора и рекуперации абразива, а также в обитаемых камерах дробеструйной очистки.
Самоочищающийся фильтр СФ-12 для КСО
Фильтр-вентилятор СФ-12 — дополнительная установка к пескоструйной камере, он выполняет функцию очистки запыленного внутреннего пространства пескоструйной камеры. Фильтр улавливает побочные продукты обработки: пыль, мусор, частички старой краски и ржавчины, значительно улучшая видимость и в рабочем пространстве.
Устройство очистки картриджа в СФ-12
В процессе эксплуатации поверхность фильтрующего материала покрывается слоем пыли и загрязнений, который снижает эффективность очистки, способствует увеличению сопротивления оборудования и нагрузки на вентилятор. Для восстановления фильтрующей способности фильтра применяется система импульсной продувки сжатым воздухом.
Очистка картриджа сжатым воздухом происходит посредством накопления воздуха в ресивере и через импульсный клапан, большого проходного сечения, кратковременного выброса внутрь картриджа. Частота и длительность импульса регулируется электромагнитным реле.
Импульсная продувка сжатым воздухом фильтра является самым эффективным и простым способом регенерировать фильтрующую способность материала фильтра.
Артикул: 000300023-1

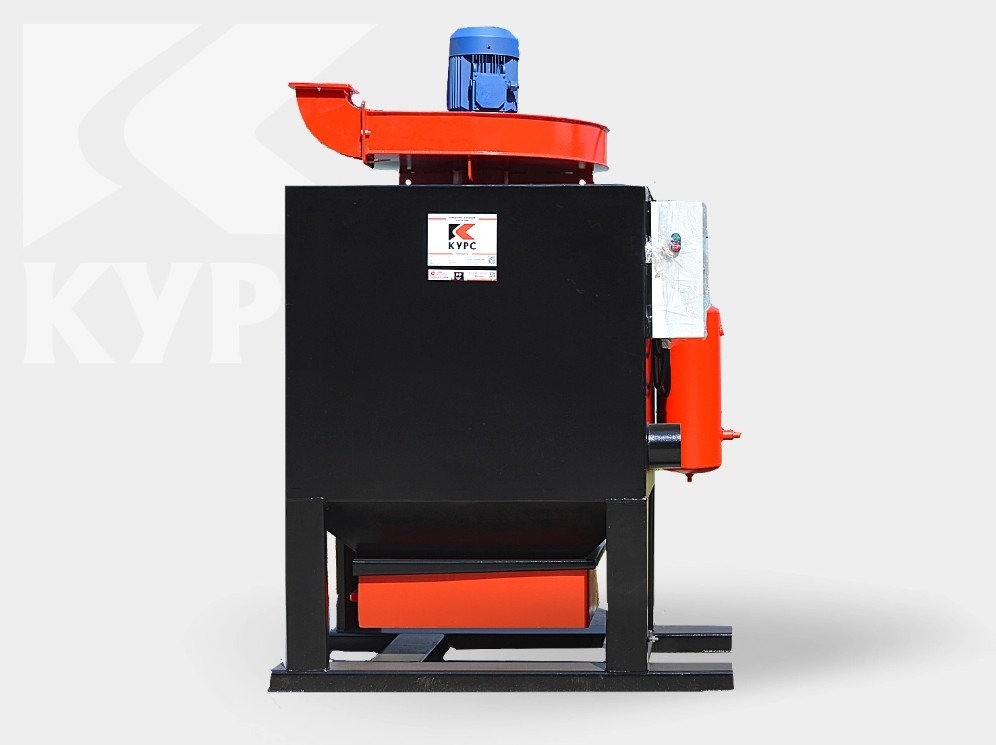

Самоочищающийся фильтр СФ-40
Пылеулавливающая установка СФ-40 оснащена двумя фильтрующими кассетами, общая площадь поверхности которых составляет 40 м2, и двигателем на 4 кВт. В установке предусмотрена система пневмовстряхивания, благодаря которой пыль периодически сбрасывается с фильтрующего элемента в специальный приемный бункер внизу устройства.
Артикул: 000300023-2
Самоочищающийся фильтр СФ-80
Большой фильтр СФ-80 необходим для работы в обитаемых камерах, где образуется высокая концентрация абразивной пыли и побочных продуктов обработки. Каждая такая установка производится под конкретные задачи с учетом множества факторов, таких как площадь помещения или интенсивность производства.
Основные узлы фильтра СФ-80: предварительная камера, камера с фильтрами, которые удобно заменять по мере необходимости, система пневмовстряхивания, конусовидные резервуары, выдвижные ящики для сбора пыли, вентилятор и двигатель на виброопорах, электрический шкаф управления. Эффективность очистки воздуха с помощью такого фильтра достигает 98%.
Артикул: 000300023-3
Самоочищающийся фильтр СФ-120
Фильтрующая установка для запыленных производственных помещений площадью до 120 кв. м. Фильтр цехового исполнения (не предназначен для улицы). Внутри расположены 6 фильтрующих элементов (картриджей). Вентилятор СФ-120 создает разряжение, за счет чего запыленный воздух по соединительному рукаву подается в корпус фильтра.
Часть пыли за счет центробежной силы сразу попадает в лоток для сбора пыли, оставшаяся оседает на фильтр-элементах. Во время работы фильтр-элементы очищаются посредством предусмотренной в пылеуловителе системы пневмовстряхивания. Периодически сжатый воздух, проходя через электромагнитный клапан, кратковременным импульсом из ресивера попадает внутрь фильтр-элемента и создает обратный пневмоудар, после чего взвешенные частицы, находящиеся на поверхности фильтра, оседают в емкости для сбора пыли.
Артикул: 000300023-4
Самоочищающийся фильтр СФ-160
Корпус фильтра изготовлен из листовой стали и стального профиля. Нижняя часть фильтра имеет форму воронок и предназначена для сбора пылевых отходов, которые высыпаются в ящики и впоследствии утилизируются, как бытовые отходы. В центральной части расположены фильтрующие элементы, которые закреплены на специальном кронштейне. Их легко заменять через сервисную дверь на корпусе.
В центральной части фильтра также расположена разделительная камера, которая предохраняет фильтрующие картриджи от возможных воздушных толчков. В ней же происходит отделение крупных пылеобразных частиц.
В верхней части фильтра установлен воздуховод с соплами для продувки. Для полной очистки фильтр-свечей давление сжатого воздуха должно составлять 0,5-0,6 МПа (5,0-6,0 кгс/кв. см).
