Описание
Характеристика продукта:

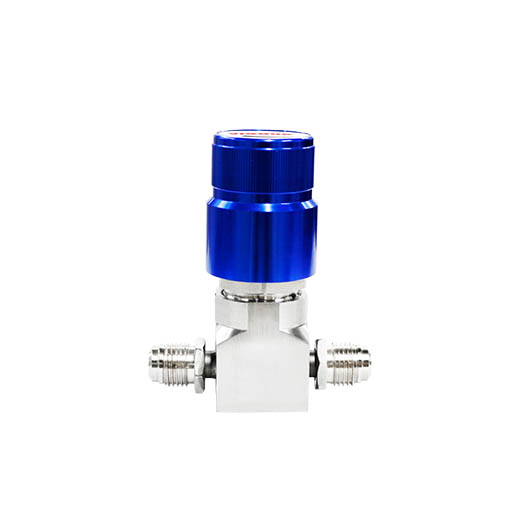

• Одноступенчатый регулятор давления
• 15 мкм. Ra Max, 10 мкм. Ra средняя чистота поверхности. Опционально 10/7/5 мкм. Ra Max
• Минимальный внутренний объем обеспечивает короткое время продувки
• Все детали, контактирующие с газом, изготовлены из нержавеющей стали SS 316L, Hastelloy C276 и PCTFE соответственно
• Внутренние присоединения для манометров
• Пропускная способность: до 30 л/мин (стандартная комплектация), до 120 л/мин (опционально)
• Высокая точность регулирования
• Соединение металл с металлом.
• Простое ограничение давления на выходе с помощью маховика
• 100%-ная проверка на герметичность гелием
• Конструкция со стянутой мембраной
Технические характеристики:
• Тип: одноступенчатый
• Входное давление P1: макс. 3500 psig
• Выходное давление P2: 10/30/60/100/150 psig
Материалы:
• Корпус: см.код товара
• Седло клапана: PCTFE (Vespel® опционально)
• Мембрана: Hastelloy® C276
• Входы и выходы: фитинг и трубка VFS 1/4 ” / 3/8”
• Отверстие для крышки: 1/8” NPT (при монтаже на панели отверстие для крышки не имеет резьбы)
• Диапазон температур: от -40 °С до +160 °С (от -40 °С до +71°С)
• Скорость утечки: (в атмосферу) 1×10-9 мбар/с (через седло) 1×10-8 мбар/с (через седло)
• Пропускная способность: Cv=0,09 (опция Cv=0,15)
• Вес: приблизительно 1,35 кг
• Эффект давления подачи: повышение давления подачи на 0,35 при снижении входного давления на 100 psig при Cv=0,09
Техническое описание доступно по ссылке.
