Описание
Характеристика продукта:

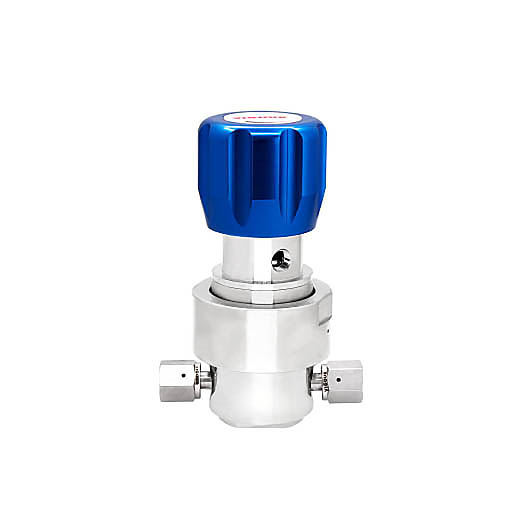

• Одноступенчатый регулятор давления
• 10 мкм. Ra-покрытие поверхности (25 мкм. Ra опционально)
• Минимальный внутренний объем обеспечивает короткое время продувки
• Все детали, контактирующие с газом, изготовлены из нержавеющей стали SS 316L, Hastelloy C276 и PCTFE соответственно
• Внутренние разъемы для манометров
• Высокое входное давление до 3000 psig
• Высокая точность регулирования
• Герметичное соединение металла с металлом
• Простая регулировка выходного давления с помощью маховика
• 100%-ная проверка на герметичность гелием
• Конструкция со стянутой мембраной
• Опционально доступен вариант исполнения для абсолютного давления
Технические характеристики:
• Тип: Одноступенчатый
• Входное давление P1: макс. 3000 psig
• Давление на выходе P2: 13/30/60/100/150 psig
• Материал корпуса: см. код товара
• Седло клапана: PCTFE (опционально Vespel®)
• Мембрана: Hastelloy® C276
• Входы и выходы: фитинг VFS 1/4” / 3/8” или 1/2″ и орбитальная сварка
• Присоединение на корпусе регулятора: 1/8 ” NPT
• Диапазон температур: от -40 °С до +71°С
• Скорость утечки в атмосферу: 1×10-9 мбар/с
• Пропускная способность: Cv=0,45
• Влияние перепада давления: повышение давления подачи на 1,6 psig при снижении входного давления на 100 psig.
• Вес: прибл. 2,0 кг
Техническое описание доступно по ссылке.
