Описание
Характеристика продукта:

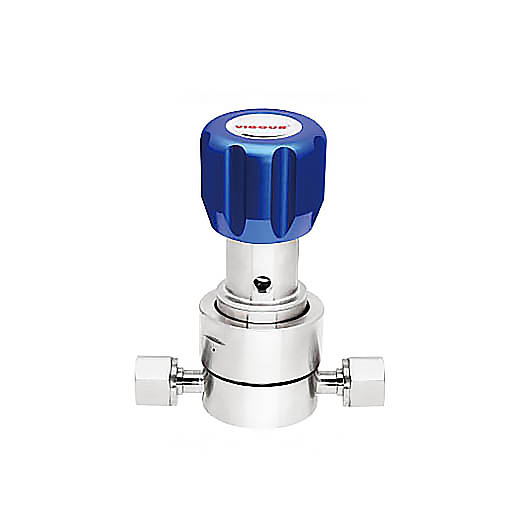

• Одноступенчатый регулятор давления
• 15μin. Ra max, 10μin. Ra среднее покрытие поверхности (10/7/5 мкм. Ra max опционально)
• Минимальный внутренний объем обеспечивает короткое время продувки
• Все детали, контактирующие с газом, изготовлены из нержавеющей стали SS 316L, Hastelloy C276 и PCTFE соответственно
• Внутренние разъемы для манометров
• Компенсатор силы обеспечивает большую пропускную способность
• Высокая точность регулирования
• Герметичное соединение металла по металлу
• Простая регулировка выходного давления с помощью маховика
• 100%-ная проверка на герметичность гелием
• Конструкция со стянутой мембраной
Технические характеристики:
• Тип: Одноступенчатый
• Входное давление P1: макс. 1700 psig
• Давление на выходе P2: 30/60/100/150 psig
• Материал корпуса: см. код товара
• Седло клапана: PCTFE (опционально Vespel®)
• Мембрана: Hastelloy® C276
• Входы и выходы: 1/4” / 3/8” / 1/2” or 3/4” face seal или орбитальная сварка
• Присоединение на корпусе регулятора: 1/8 ” NPT
• Диапазон температур: от -40 °С до +71°С
• Скорость утечки в атмосферу: 1×10-9 мбар/с
• Пропускная способность: Cv=0,65, Cv=1.1 (HF optional)
• Влияние перепада давления: повышение давления подачи на 3,5 psig при снижении входного давления на 100 psig.
• Вес: прибл. 2,0 кг
Техническое описание доступно по ссылке.
