Описание
Пневмонагнетатель СО-243 применяется для приготовления и подачи к месту укладки цементно-песчаных растворов подвижностью от 3 до 5 см, определяемой по ГОСТ 5802-86 и бетонов жесткостью от 16 до 32 с, определяемой по ГОСТ 10181.1-81, крупностью фракций до 30 мм, а также для приема, побуждения и подачи готовых растворов. Позволяет механизировать процесс приготовления и транспортирования строительных смесей.

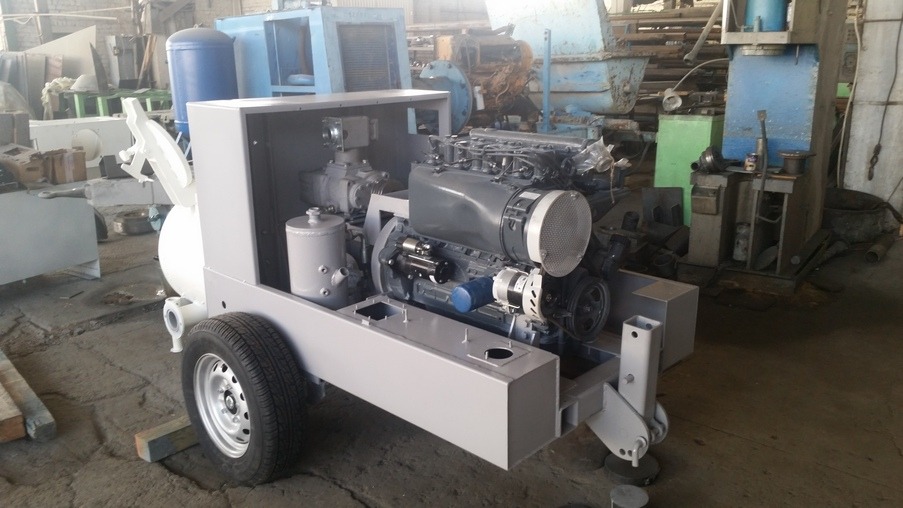

Пневмонагнетатель СО-243 комплектуется дизельным двигателем и винтовым компрессором производительностью 4,0 м. куб./мин. Это позволяет использовать данную машину как источник сжатого воздуха и подключать к ней различный пневмоинструмент. В СО-243 использован гидравлический привод бетоносмесителя.

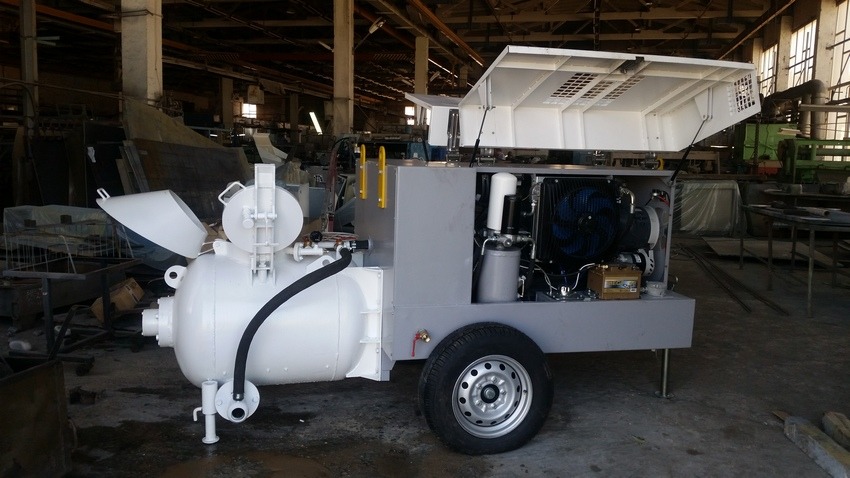

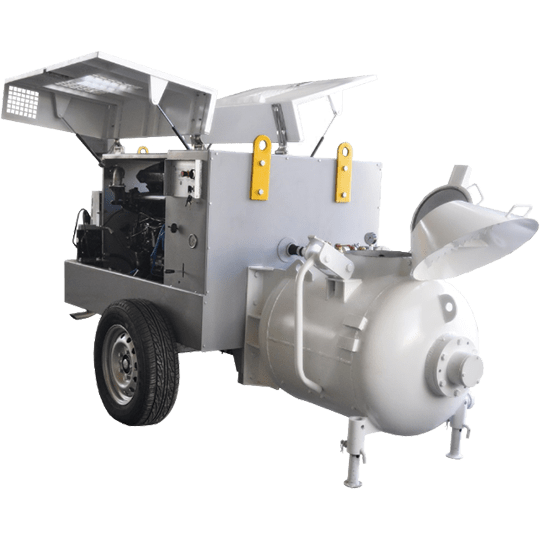

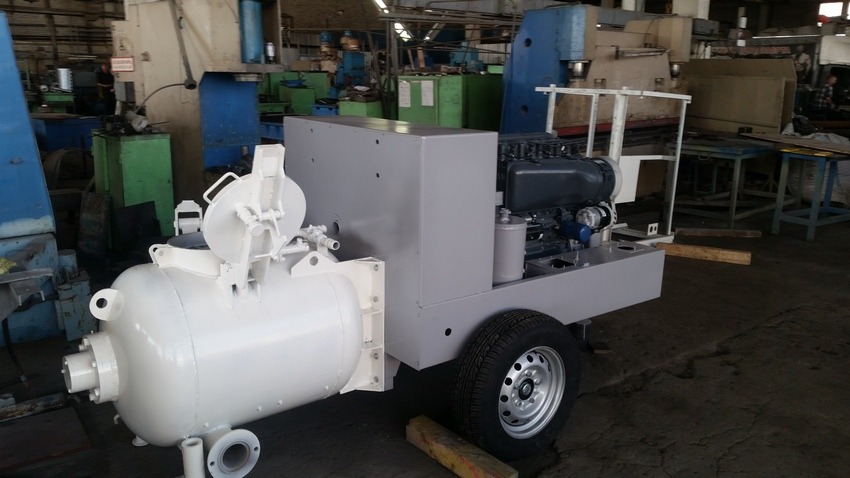

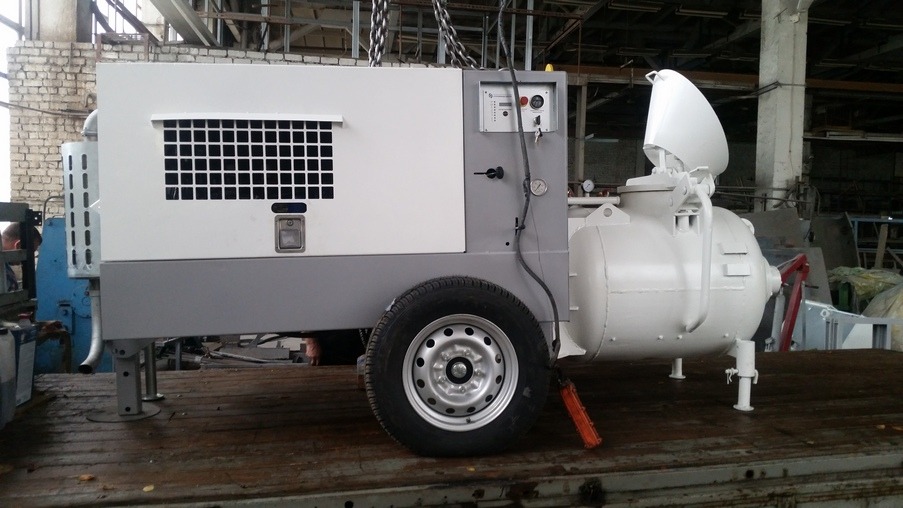

Пневмонагнетатель СО-243 состоит из смесителя с перемешивающим устройством, дизельного двигателя, винтового компрессора с ресивером, гидропривода, панели управления. Смеситель представляет собой резервуар цилиндрической формы с эллиптическими днищами. Внутри резервуара смонтировано перемешивающее устройство, состоящее из вала и лопастей, и кинематически связанное с гидромотором. В верхней части резервуара расположен загрузочный люк с крышкой, герметически фиксирующейся замком, состоящим из рамки и ручки. На крышке установлен кран для сброса давления воздуха из резервуара. На резервуаре смонтирована пневмопанель, состоящая из кранов управления, обратного и предохранительного клапанов, манометра.
Принцип работы смесителя основан на порционной подаче раствора из резервуара под воздействием сжатого воздуха и лопастей перемешивающего устройства в напорный патрубок.
