Описание

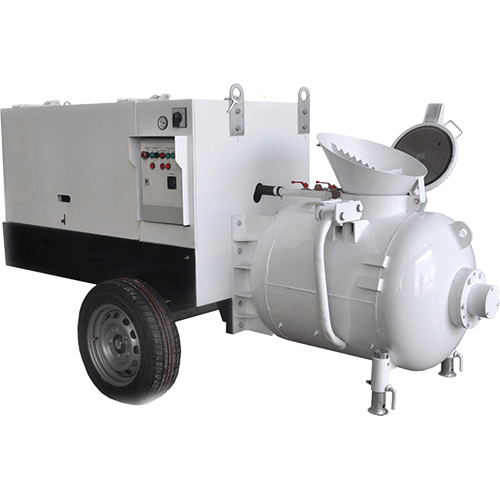

Пневмонагнетатель СО-242(бетононасос пневматический) предназначен для приготовления и подачи к месту укладки цементно-песчаных растворов подвижностью 3-5 см, определяемой по ГОСТ 5802-86, и бетонов жесткостью 16-32 с крупностью фракций по 30 мм, а также для приема, побуждения и подачи готовых растворов. Позволяет механизировать процесс приготовления и транспортирования строительных смесей
Пневмонагнетатель применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой. Эксплуатируется при температуре окружающей среды 5-40 °С.

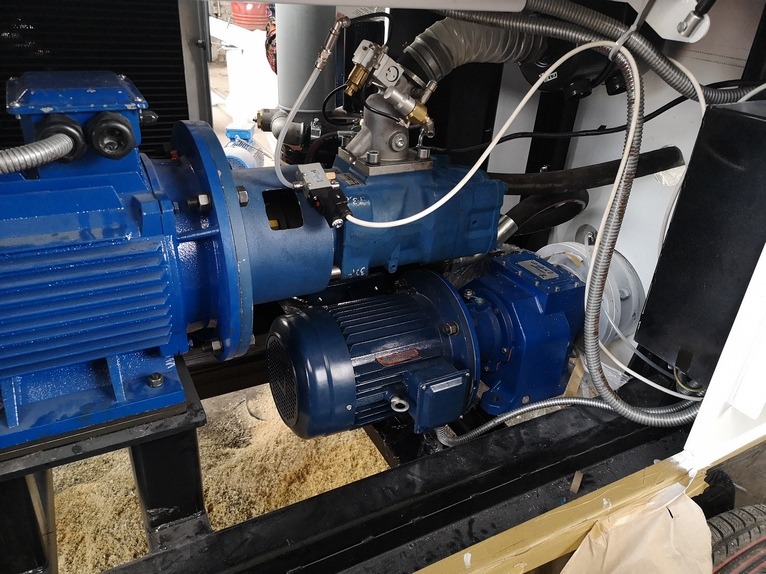

Пневмонагнетатель оснащается электрическим двигателем и винтовым компрессором производительностью 4,5 м³/мин,это позволяет использовать данную машину как источник сжатого воздуха и подключать к ней различный пневмоинструмент. Винтовой компрессор работает стабильнее, дольше, и требует меньше ухода. Ресурс винтового компрессора составляет 40 000 моточасов против 10 000 моточасов у поршневого.

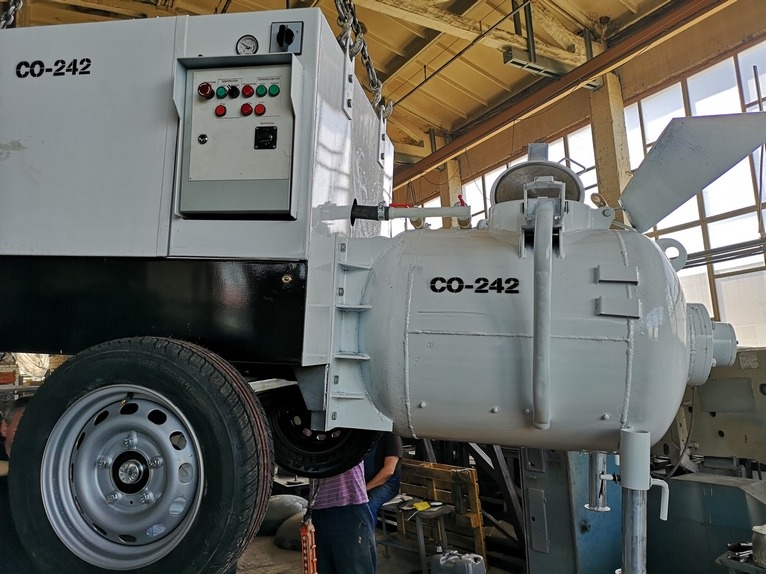

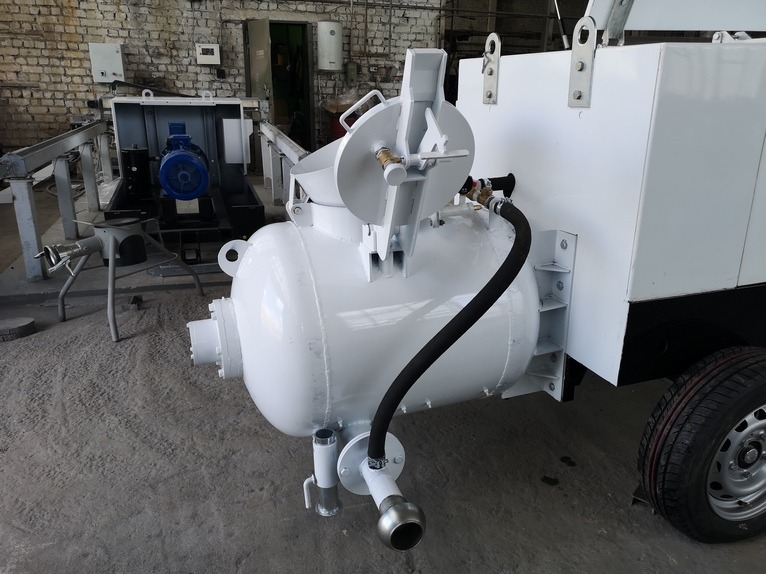

Пневмонагнетатель СО-242 состоит из смесителя с перемешивающим устройством, пневмопанели , пульта управление. Смеситель представляет собой резервуар цилиндрической формы с эллиптическими днищами.Внутри резервуара смонтировано перемешивающее устройство,состоящее из вала и лопастей, кинематически связанное с мотор-редуктором.В верхней части резервуара расположен загрузочный люк с крышкой,герметически фиксирующейся замком,состоящим из рамки и ручки. На крыше установлен кран для сброса давления воздуха из резервуара.Пневмопанель состоит из кранов управления,обратного клапан,предохранительного клапан и манометра.Принцип работы смесителя основан на порционной подаче раствора из резервуара под воздействием сжатого воздуха и лопастей перемешивающего устройства в напорный патрубок.
