Описание

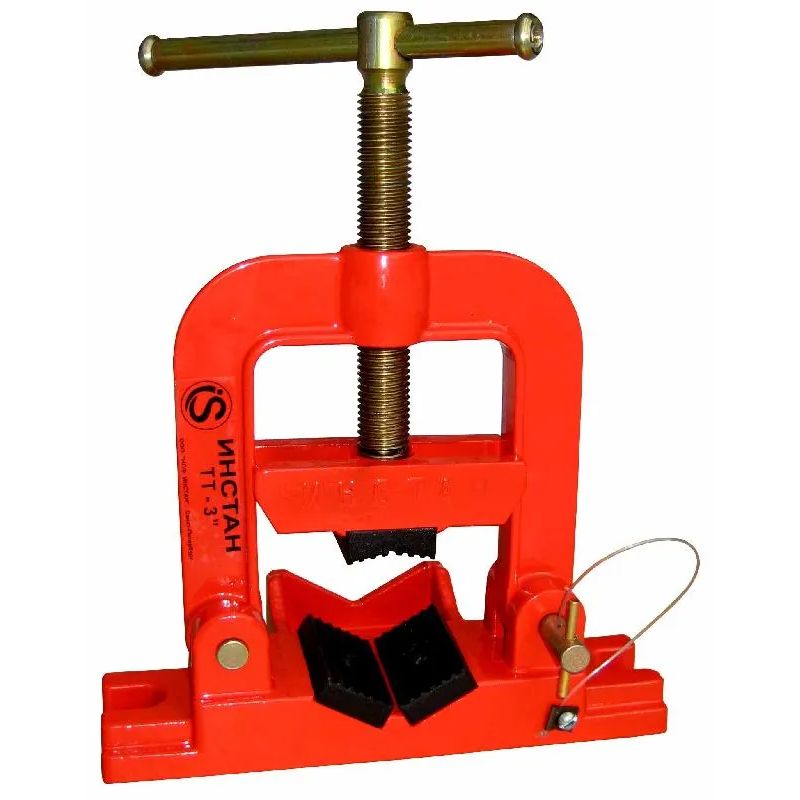

Тиски трубные состоят из основания 1, по бокам которого предусмотрены лапки 2 с пазами для крепления основания двумя болтами к рабочему столу.
Для установки обрабатываемой трубы в основание 1 закреплены губки 3 под углом 1200 друг к другу. В верхней части тисков имеются два выступа 4 с пазами, в которые входит скоба 5. Концы скобы 5 соединены с основанием 1 неподвижной осью 6 и вставной осью 7, на конце которой имеется штырь 8, предназначенный для удобства извлечения оси 7 из основания 1. Вставная ось 7 соединена с основанием тросиком, что предохраняет ее от потери при транспортировке.
В верхней части скобы 5 имеется резьбовое отверстие, в котором перемещается винт 9. Нижняя часть винта соединена с прижимом 10, который по бокам имеет пазы, охватывающие направляющие выступы скобы 5. В нижней части прижима 10 закреплена призматическая губка 11. Верхняя часть винта 9 снабжена ручкой 12 для его вращения.
