Описание

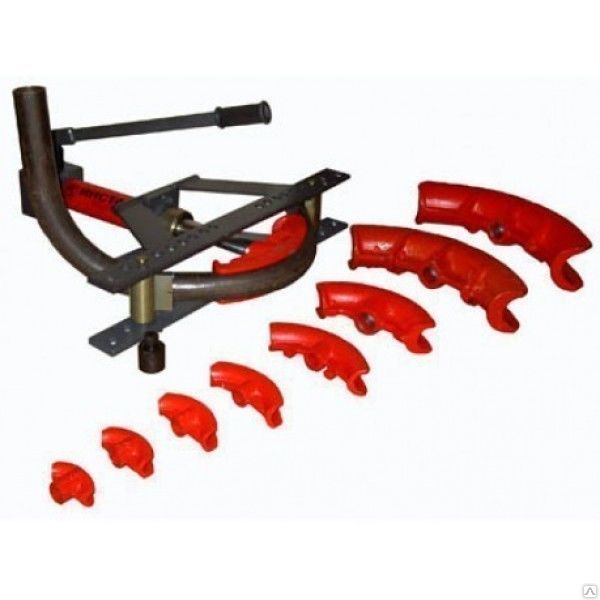

Трубогиб ручной гидравлический ТПГ-3Б (до 2,5″) — предназначен для гибки водо-газопроводных труб, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3″ Для работы при температуре ниже +12 град. необходимо заменить масло «Индустриальное 12А» или «Индустриальное 20А» на морозостойкое той же вязкости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наибольшее усилие гидроцилиндра, Тс………………………….15
Наибольший ход штока, мм………………………………………….250
Усилие на ручке при максимальной нагрузке, кГс…………….40
Габаритные размеры транспортировочных ящиков:
— 1й ящик, BхHхL, мм………………………………………………………190х300х790
— 2й ящик, BхHхL, мм………………………………………………………205х285х490
Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм……3/8″/50, 1/2″/65, 3/4″/80, 1″/100, 1,25”/135, 1,5″/150, 2″/200, 2,5″/260
Масса комплекта, кг…………………………………….78
КОМПЛЕКТНОСТЬ
Гидроцилиндр в сборе, шт…………………….1
Траверса, шт………………………………………2
Вращающиеся упоры, шт……………………..2
Гибочные шаблоны………………………………8
Ящик транспортировочный, шт……………..2
Втулка переходная, шт…………………………1
Руководство по эксплуатации, шт…………..1
