Описание

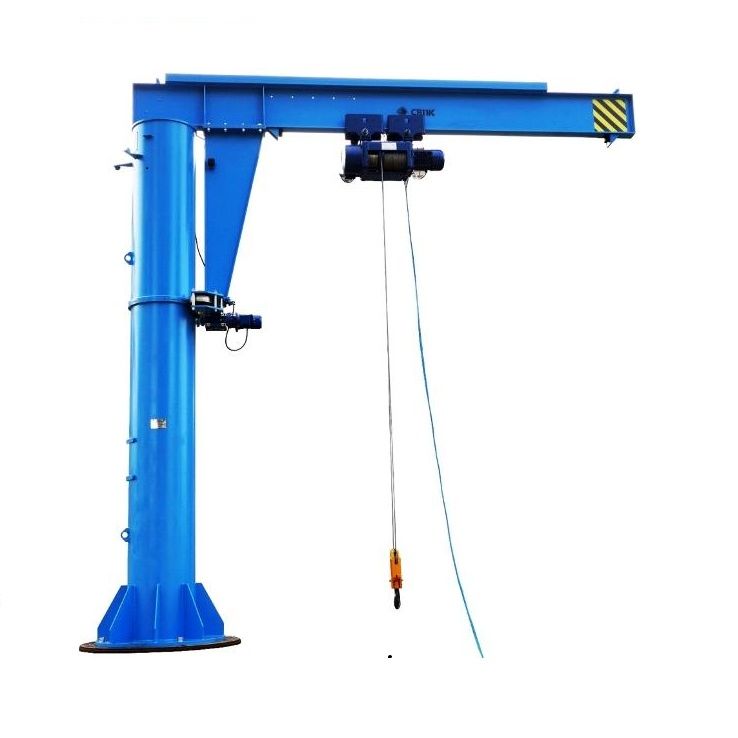

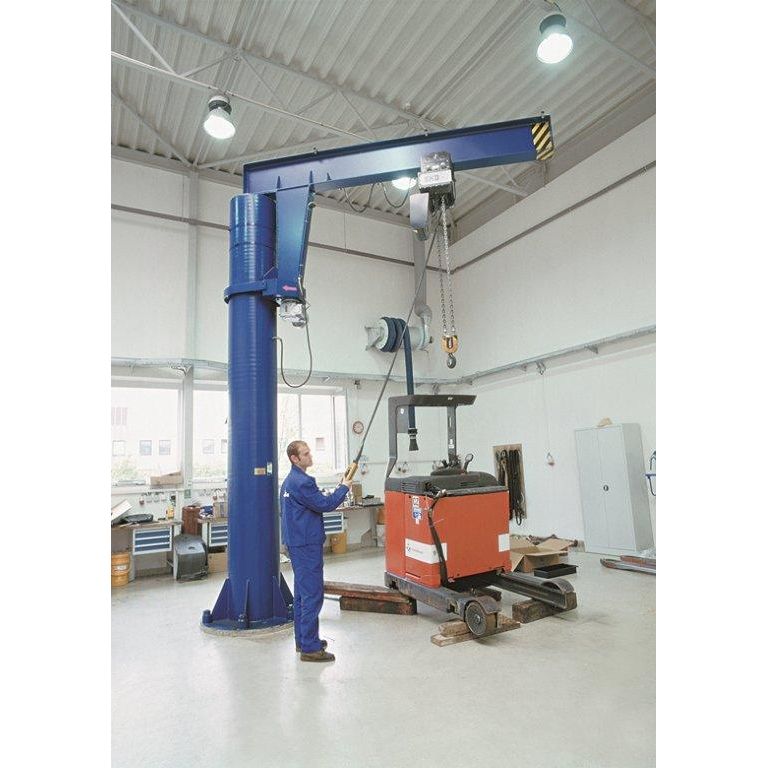

Кран консольный поворотный на колонне стационарный ККМ предназначен для подъема, опускания и горизонтального перемещения груза. Консоль крана (тип 7) вращается вокруг оси колонны, закрепленной на фундаментной плите анкерными болтами. Вращение крана осуществляется посредством мотор-редуктора, через опорные катки. Подъем, опускание и перемещение груза по консоли крана осуществляется посредством электрической тали. Область применения крана ККМ — складские, производственные помещения и открытые площадки общего назначения.
Окружающая среда должна быть не взрывоопасной, не содержащей агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию электрооборудования, ненасыщенной водяными парами. На кранах консольных стационарных, предназначенных для работы на открытом воздухе, электрическая таль и привод механизма поворота крана должны быть защищены от непосредственного воздействия атмосферных осадков.
Краны консольные поворотные обозначаются следующим образом:
ККМ Х–ХХ–ХХХ–ХХХХ–ХХХХХ ТУ 3150-021-12573741-2016, где ККМ — условное обозначение крана;
X — тип консольного крана с механическим поворотом консоли;
XX — обозначение грузоподъемности крана в тоннах;
XXX — наибольший вылет крюка в метрах (например 3,0);
XXXX — высота подъема в метрах (например 2,5);
XXXXX — обозначение климтического исполнения по ГОСТ 15150 (например У3).
