Описание
Передвижная компрессорная станция, оснащенная двигателем внутреннего сгорания, работающего на дизельном топливе, используется при проведении дорожных или строительно-монтажных работ. Ее производительность составляет 5,25 м³/мин и позволяет подключать одновременно, например, четыре отбойных молотка или два бетонолома. Эксплуатируется ПКСД-5,25 ДМ на открытом воздухе при температурном диапазоне от минус 35 до плюс 45 ºС на высоте над уровнем моря не более 1000 м. При этом запыленность воздуха не должна превышать 20 мг/м³. Теплообменные устройства позволяют получать сжатый воздух нужной температуры, а системы воздухоочистки отвечают за его чистоту.

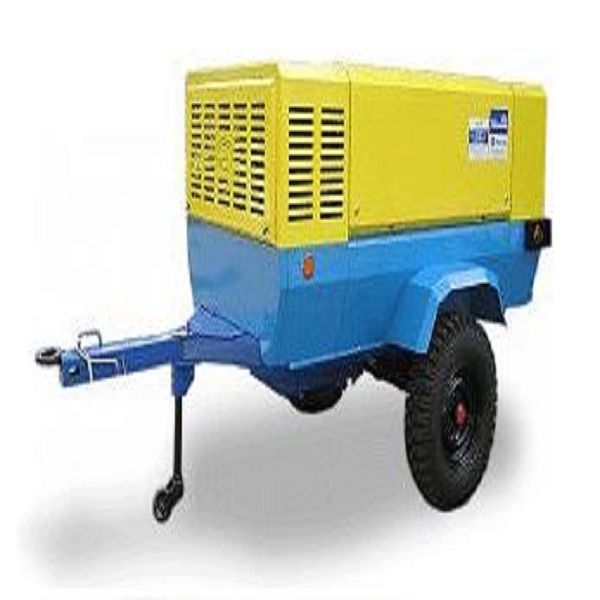

Станция установлена на одноосную прицепную тележку, оснащенную пневматическими шинами и торсионной подвеской. Передняя опора, обеспечивающая устойчивость агрегата в рабочем состоянии, складывается при движении. Для буксировки компрессорной станции используются автомобили, имеющие грузоподъемность от 3,5 т и оснащенные амортизатором сцепного устройства. Допустимая скорость буксировки — до 25 км/ч.
ПКСД-5,25 ДМ оснащена четырехтактным дизельным двигателем с мощностью 36,8 кВт, номинальной частотой вращения 1500 об./мин и замкнутой водяной системой охлаждения с принудительной циркуляцией. Емкость топливного бака — 60 л. Компрессор — поршневой, с V-образным расположением цилиндров и воздушным охлаждением. За безопасную работу отвечают предохранительные клапаны и регулятор производительности. Чугунный корпус с антикоррозийным покрытием надежно защищает узлы компрессора. Для доступа к ним предусмотрено несколько люков. Пульт управления размещен на корпусе станции с правой стороны.
