Описание
Клапан воздушный утепленный — это усиленный оцинкованный клапан с лопатками из профилированной оцинкованной стали, предназначенный для регулирования
воздушного потока воздуха в условиях температур до -70 оС
Клапан имеет повышенную жесткость корпуса, рассчитанную на защиту клапана от перекосов в условиях высоких перепадов среднесуточной температуры. Рабочее давление до 1800 Па.
Особенностью утепленного клапана является использование в конструкции клапана
периметрального обогрева в виде расположенного по наружному периметру и площади клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 2208 и предотвращающего образование наледи на кинематике клапана.

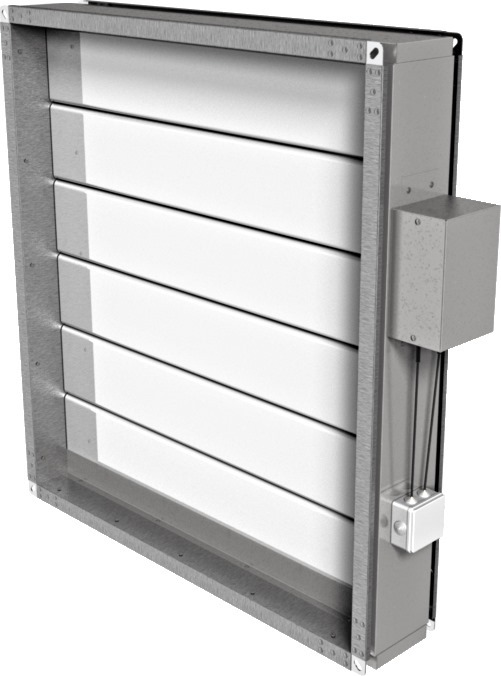

Клапан состоит из четырехстеночного коробчатого корпуса, выполненного из оцинкованной стали, лопатка клапана — выполнена из оцинкованной стали, примыкание створок лопаток выполнено в форме замкового уплотнения. Лопатки клапана раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока.
Нагревательный кабель, расположенный по периметру клапана, является саморегулирующимся, т.е. имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления. Нагревательный кабель, снаружи закрыт специальным утепленным кожухом. На корпусе клапана размещается клеммная коробка IР54 для подключения систем автоматики и сигнализации.
