Описание
Вентилятор канальный ВКП-Ш 60-35 в изолированном корпусе с высоким шумопоглащением предназначен для работы в системах воздухообмена в промышленных, социальных, общественных и сельскохозяйственных помещениях.

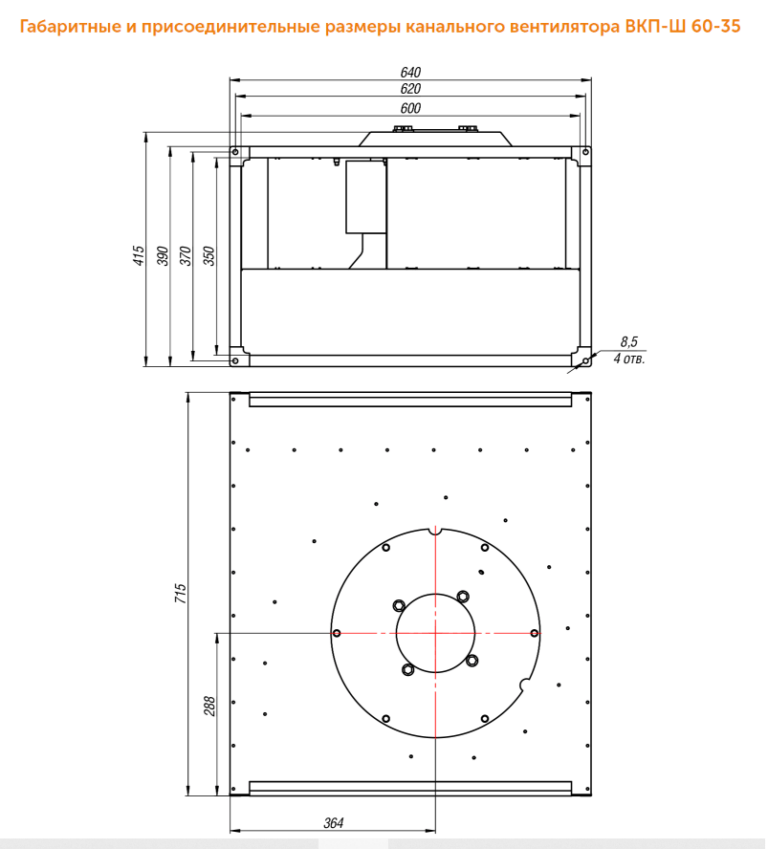

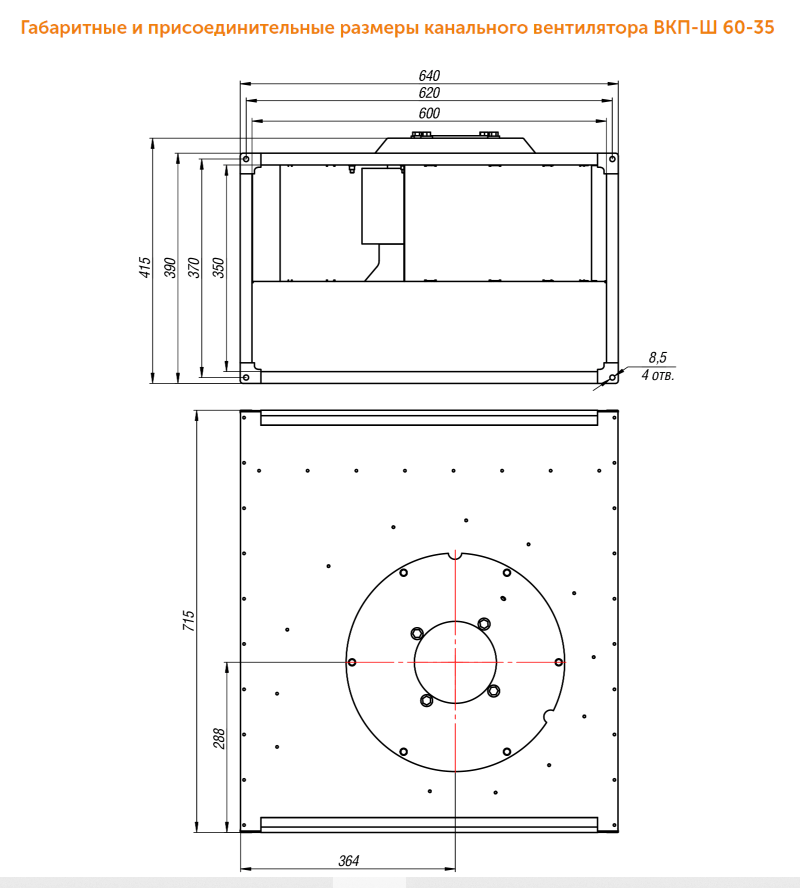

Звукоизоляционный корпус вентилятора канального ВКП-Ш 600х350 мм., представляет собой оцинкованный корпус с шумопоглощающим слоем из минеральной ваты, толщиной 40 мм.
Вентилятор может устанавливаться под любым углом с воздуховодами прямоугольного сечения.
Максимальная t° перемещаемой среды – до +60°С.

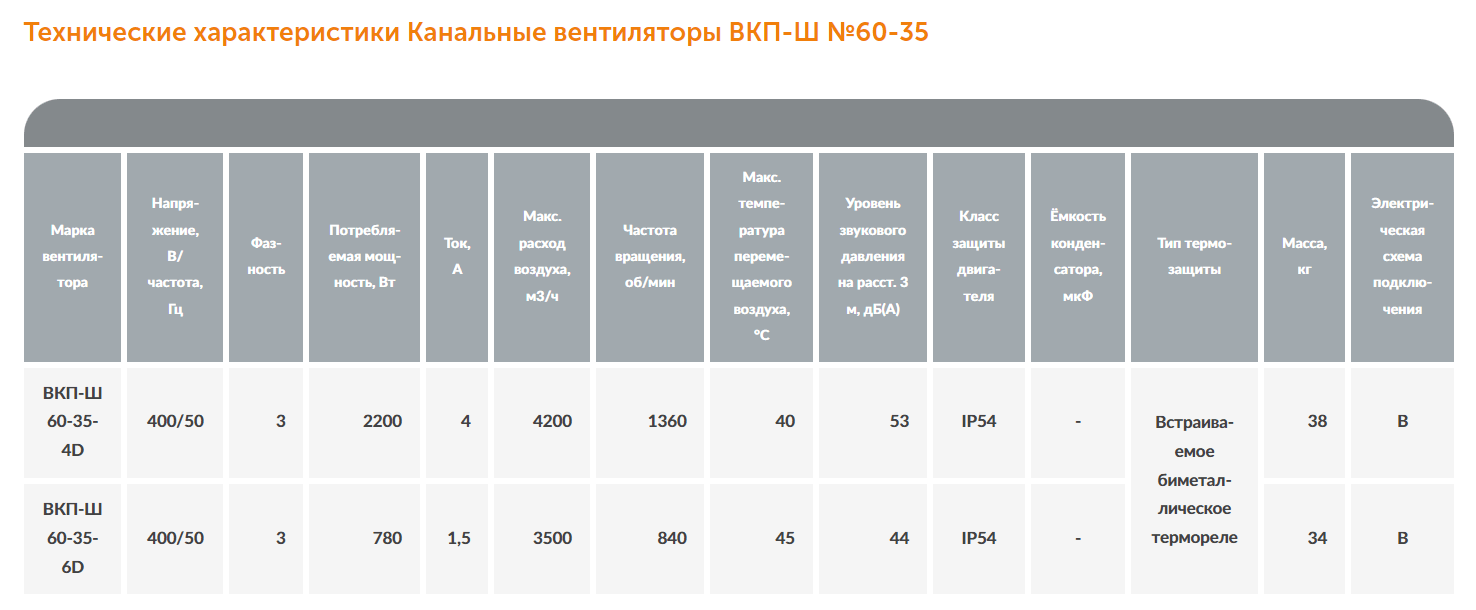

Выпускаемые марки:
ВКП-Ш 60-35-4D – 380В;
ВКП-Ш 60-35-6D – 380В.
Общие сведения
• Одно- или трехфазный асинхронный двигатель с вперед загнутыми лопатками;
• Варианты исполнения мотор-колес: «Стандарт»;
• Два варианта корпуса:
— оцинкованная сталь;
— шумоизолированный корпус из оцинкованной стали и звукопоглощающего наполнителя;
• Рабочее напряжение: однофазные – 1~230В; трехфазные – 1~400В;
• Класс изоляции корпуса: IP54;
• Монтаж: уголок шина.
Канальные вентиляторы ВКП-Ш шумоизолированные
Канальные прямоугольные вентиляторы ВКП-Ш производятся в шумоизолированном корпусе и предназначены для комплектации канальных вентсистем, оснащенных прямоугольными воздуховодами. Могут работать как в приточных, так и вытяжных системах местного и общеобменного значения. Шумоизолированные вентиляторы канальные ВКП-Ш находят широкое применение в вентсистемах жилых, общественных и административных помещений. Отличительными характеристиками вентиляторов ВКП-Ш являются малошумная работа, компактные габариты, удобство установки и технического обслуживания, высокий КПД при низком энергопотреблении.
Вентиляторы канальные в шумоизолированном корпусе ВКП-Ш предназначены для перемещения воздуха, удельная плотность взвешенной пыли в котором не превышает 100 мг/м.куб. При этом максимальная рабочая температура составляет +80°С.
Вентилятор ВКП-Ш — конструктивные особенности
Шумоизолированные канальные вентиляторы ВКП-Ш имеют моноблочную компоновку, поставляются производителем в полностью собранном виде и готовы к монтажным работам сразу после распаковки.
Основные узлы и детали канального вентилятора ВКП-Ш:
— коробчатый корпус из оцинкованной стали, шумоизолированный слоем минеральной ваты; по торцам имеются монтажный фланцы для установки агрегата в разрыв воздуховодов;
— радиальное рабочее колесо с выгнутыми в сторону вращения стальными лопастями;
— 4-х или 6-ти полюсной асинхронный электропривод, в зависимости от модели может быть одно- (1…230В) или трехфазным (1…380В).
Функцию защиты от перегрева выполняют термоконтакты, которые автоматически отключают канальный вентилятор ВКП-Ш при превышении температурой критической отметки. После остывания термоконтакты также автоматически замыкаются, и вентилятор ВКП-Ш включается в работу.
Канальные вентиляторы ВКП-Ш условия эксплуатации
Вентиляторы канальные ВКП-Ш рассчитаны на долговременную бесперебойную работу в регионах с умеренным климатом («У» по ГОСТ 15150), кат. разм. – 2, температура окружающего воздуха в пределах -40°С…+40°С.
