Описание
Вентилятор канальный ВКП-Б 80-50 для прямоугольных каналов из оцинкованной стали, устанавливается в воздуховоды, крепление фланцевое.
На данный вентилятор устанавливается асинхронный электродвигатель напряжением 220 или 380В и частотой 50Гц. Встроенные термоконтакты, монтаж в любом положении и любым углом.
Возможность регулировать производительность вентилятора.
Максимальная температура перемещаемой среды +60°С.
Вентилятор ВКП-Б 80-50-4D — 380В
Общие сведения
• Одно- или трехфазный асинхронный двигатель с назад загнутыми лопатками;
• Варианты исполнения рабочих колес по материалам: сталь;
• Материал корпуса: оцинкованная сталь;
• Рабочее напряжение:
— однофазные 1~230В;
— трехфазные 1~400В;
• Класс изоляции корпуса: IP54;
• Монтаж: уголок шина.
Канальные вентиляторы ВКП-Б для прямоугольных каналов
Вентиляторы канальные прямоугольные ВКП-Б предназначены для эксплуатации в канальных вентсистемах с прямоугольными воздуховодами. Могут работать как на утилизацию воздуха из помещений, так и на приток уличного.
Вентиляторы канальные ВКП-Б характеризуются малошумной работой при относительно низком энергопотреблении и обеспечивают длительную бесперебойную работу вентиляционной системы.
Прямоугольные канальные вентиляторы ВКП-Б широко используются для организации воздухообмена:
— в жилых и офисных помещениях;
— в столовых, ресторанах, кофейнях и др.;
— в торговых и выставочных залах;
— в небольших производственных помещениях, складах, ангарах, мастерских;
— на подземных стоянках и др.
Вентиляторы канальные для прямоугольных каналов системы вентиляции ВКП-Б рассчитаны на работу с воздухом и неагрессивными газовоздушными средами, удельное содержание пыли в которых — не более 100 мг/м.куб. Максимальная температура рабочей среды – плюс 60°С.
Канальные вентиляторы для прямоугольных воздуховодов — конструктивные особенности
Прямоугольный канальный вентилятор ВКП-Б состоит из следующих узлов и деталей.

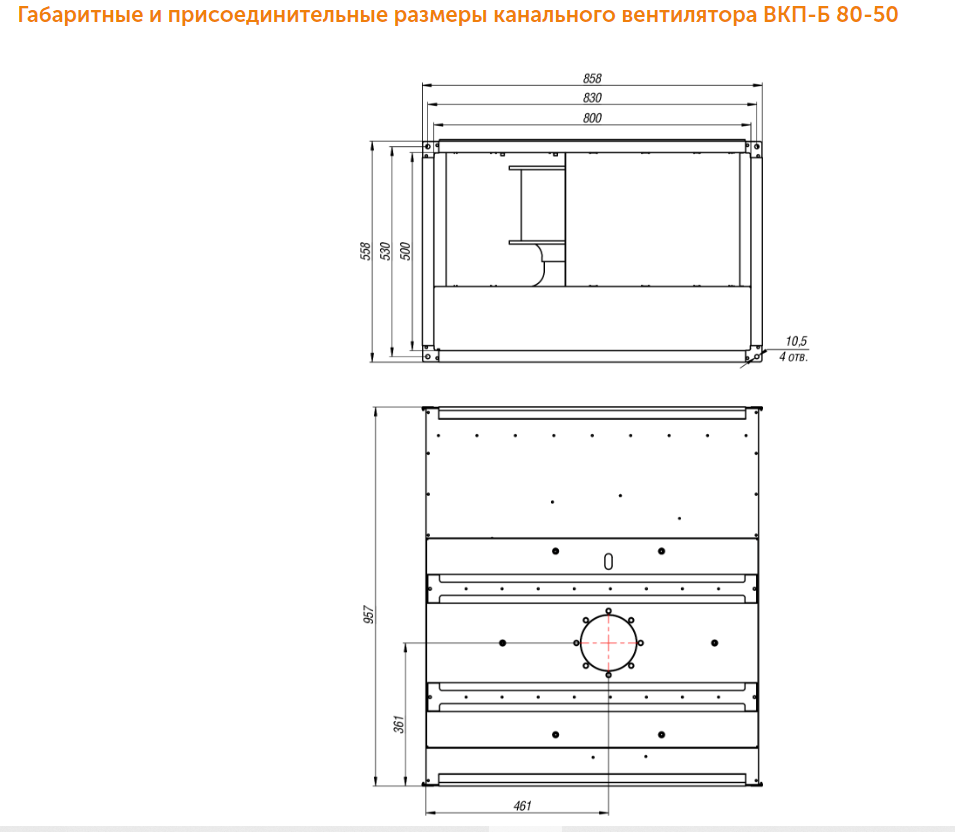

Корпус – прямоугольный короб из оцинкованной стали. По торцам предусмотрены монтажные фланцы для подсоединения вентилятора ВКП-Б к вентиляционным воздуховодам посредством монтажной шины. Для более плотной сборки рекомендуется использовать уплотнительные ленты и герметики. Установка вентилятора ВКП-Б возможна в любом монтажном положении: горизонтальном, вертикальном, под углом. Степень защиты от пыли и воды – IP54.
Внутри корпуса располагается рабочее колесо радиального типа со стальными лопастями, которые отогнуты в противоположную вращению сторону. Вентиляторы канальные для прямоугольных воздуховодов ВКП-Б комплектуются одно- или трехфазным асинхронным двигателем. Защиту агрегата от перегрева обеспечивают термоконтакты, которые автоматически размыкаются при превышении температурой критической отметки. Обратное включение также производится автоматически, когда температура падает.
Канальные вентиляторы ВКП-Б условия эксплуатации
Вентиляторы канальные прямоугольные ВКП-Б предназначены для долговременной бесперебойной работы в условиях У по ГОСТ 15150 по второй категории размещения при температуре окружающего воздуха от -40°С до +40°С. Установка вентилятора канального в прямоугольные каналы должна производиться согласно правилам устройства, монтажа и безопасной эксплуатации общепромышленного оборудования.
Рабочая среда – воздух температурой до плюс 60°С, предельное содержание взвешенной пыли в котором составляет 0,1 г/м.куб.
