Описание
Общие сведения
• Развивает высокое давление
• Одностороннего всасывания
• Корпус спирально-поворотный
• Назад загнутые лопасти рабочего колеса
• Изготавливаются по 1-ой, 3-ей или 5-ой схеме
• Направление вращения – правое или левое
Радиальные вентиляторы ВР800 индустриального назначения используются для перемещения воздуха с относительно низкой запыленностью и находят применение в системах вентиляции, кондиционирования и воздушного обогрева объектов жилого, общественного и производственного значения.
Вентиляторы радиальные ВР800 также могут эксплуатироваться в составе промышленных технологических линий, где техпроцесс предусматривает перемещение воздуха или нейтральных газовоздушных смесей.
Вентилятор ВР 800 — конструктивные особенности

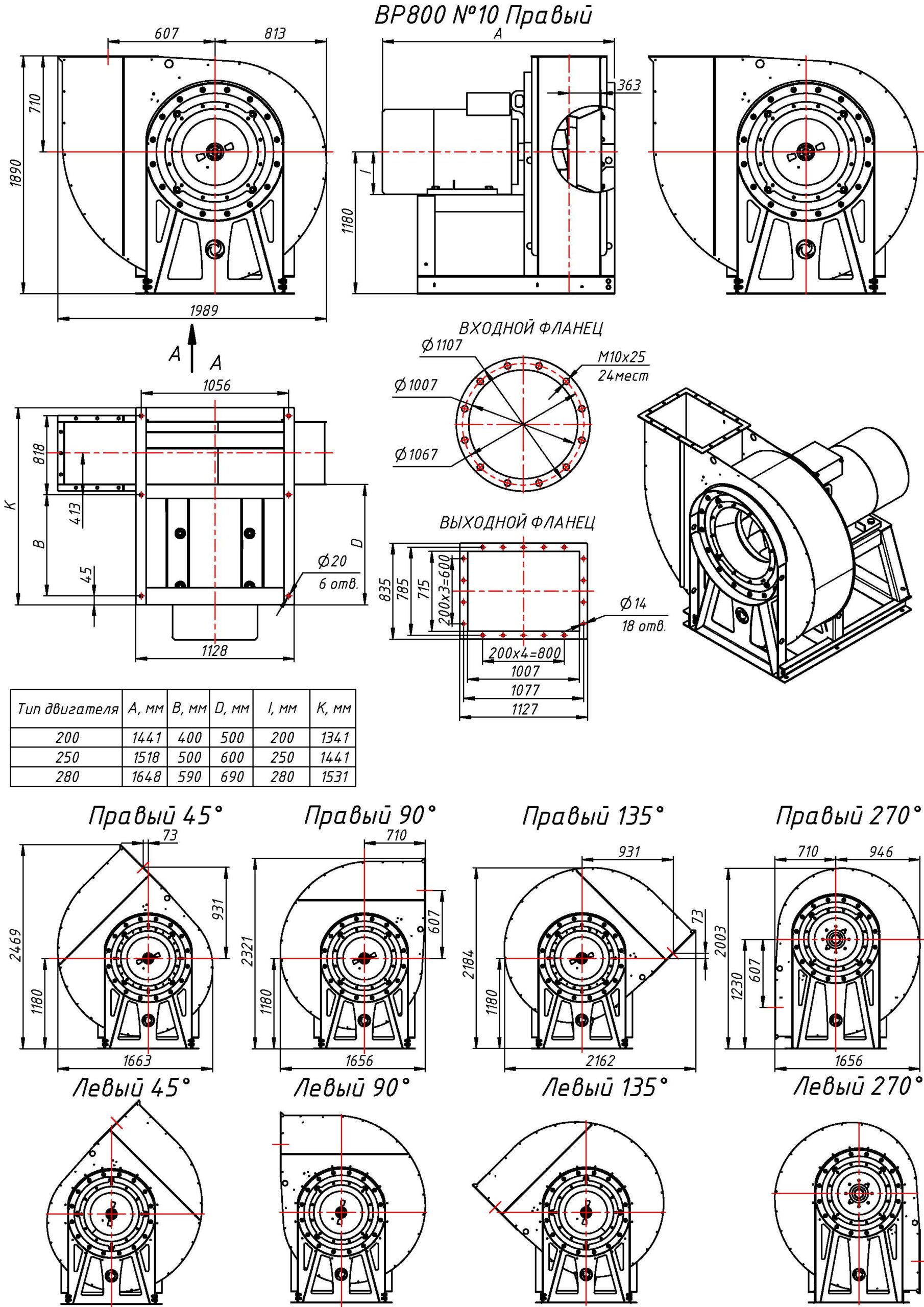

Вентилятор индустриальный радиальный ВР800 имеет моноблочную компоновку и состоит из опорной рамы, корпуса по типу «улитка», рабочего колеса и привода на базе асинхронного электродвигателя.
Благодаря отогнутым в сторону обратную вращению лопаткам специальной формы вентиляторы ВР800 характеризуются повышенным КПД и сниженным шумом.
Корпус агрегата изготавливается из тонколистовой стали и является поворотным, то есть, на месте эксплуатации может быть развернут под требуемым углом к воздуховодному каналу.
Компоновка привода возможна в трех вариантах:
— №1 – прямой привод (рабочее колесо напрессовано на вал двигателя);
— №3 – посредством промежуточного вала;
— №5 – через клиноременные шкивы.
По спецзапросу базовая поставка вентилятора индустриального ВР800 может быть дополнена опциями: ревизиционные люки и дренажные отверстия в корпусе, виброизоляционные опоры и гибкие вставки, направляющий аппарат, частотное регулирование, спецматериалы и лакокрасочные покрытия.
Радиальные вентиляторы ВР-800 условия эксплуатации
Вентиляторы радиальные ВР800 могут эксплуатироваться при следующих температурных параметрах окружающей среды:
— от -40 до +60С (базовый вариант);
— от -40 до +300С (при наличии в конструкции охлаждающего диска);
— от -40 до +450С (специальное теплостойкое исполнение).
