Описание
Общие сведения
• Развивает высокое давление
• Одностороннего всасывания
• Корпус спирально-поворотный
• Назад загнутые лопасти рабочего колеса
• Изготавливаются по 1-ой, 3-ей или 5-ой схеме
• Направление вращения – правое или левое
Вентиляторы радиальные ВР600 находят широкое применение в составе вентиляционных сетей в зданиях и сооружениях жилого, общественного и индустриального значения. Могут использоваться для организации стабильного воздухообмена с заданной часовой производительностью по воздуху, в составе систем кондиционирования и воздушного обогрева.
Рабочая среда – чистый воздух с небольшим количеством взвешенных частиц и химически нейтральные газовоздушные среды.
Допускается эксплуатация вентиляторов ВР600 в составе технологических установок, если фактические условия эксплуатации соответствуют требованиям производителя к качеству рабочей среды.
Вентилятор ВР 600 — конструктивные особенности

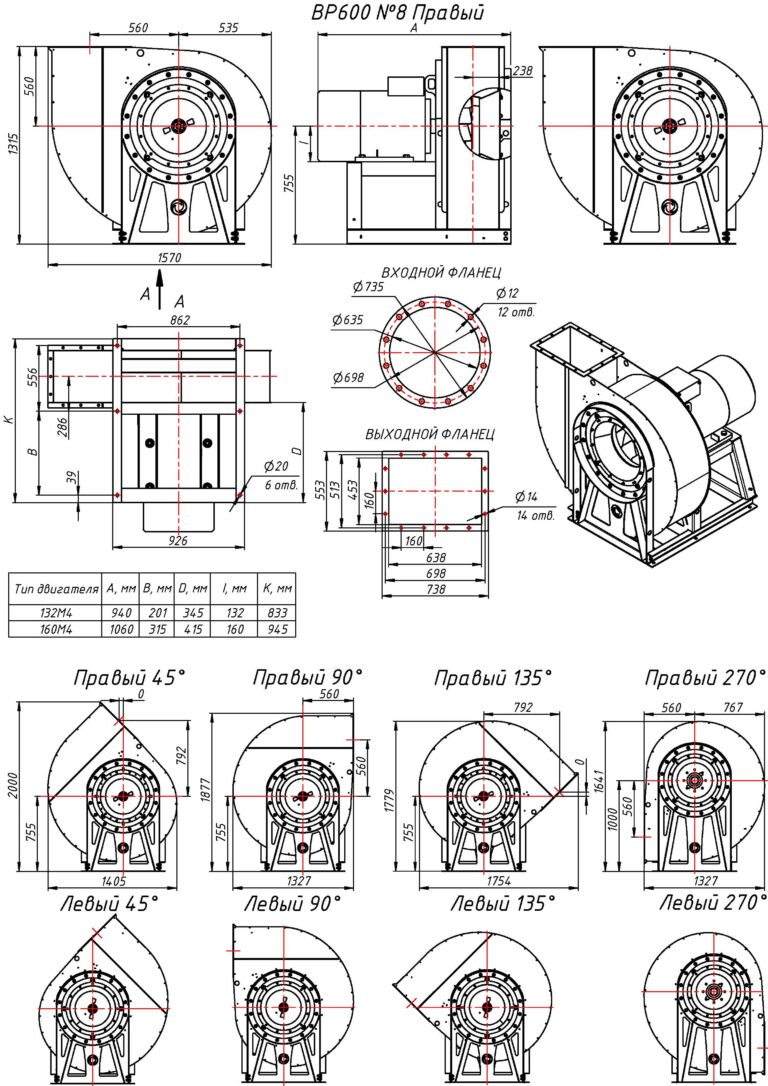

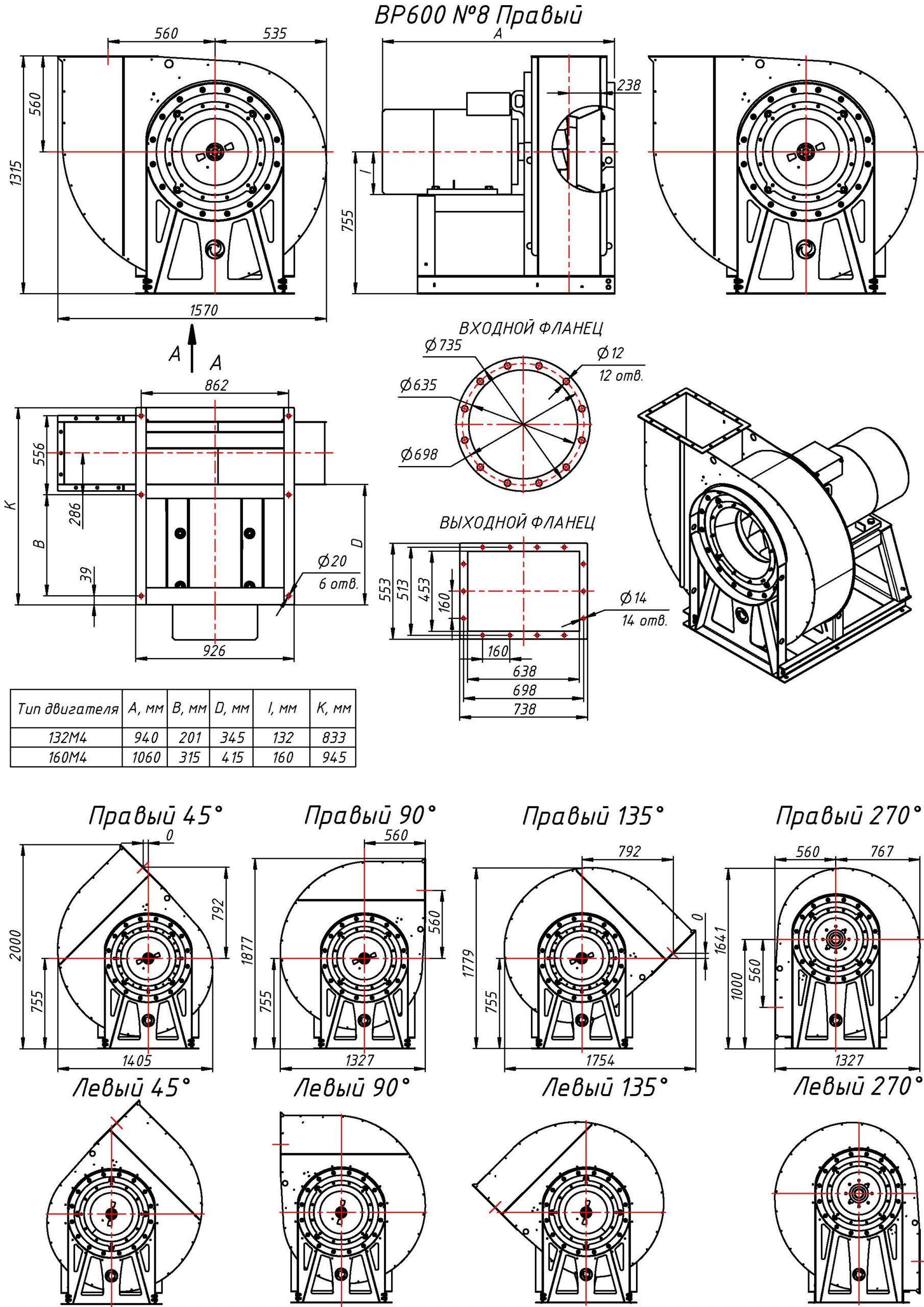

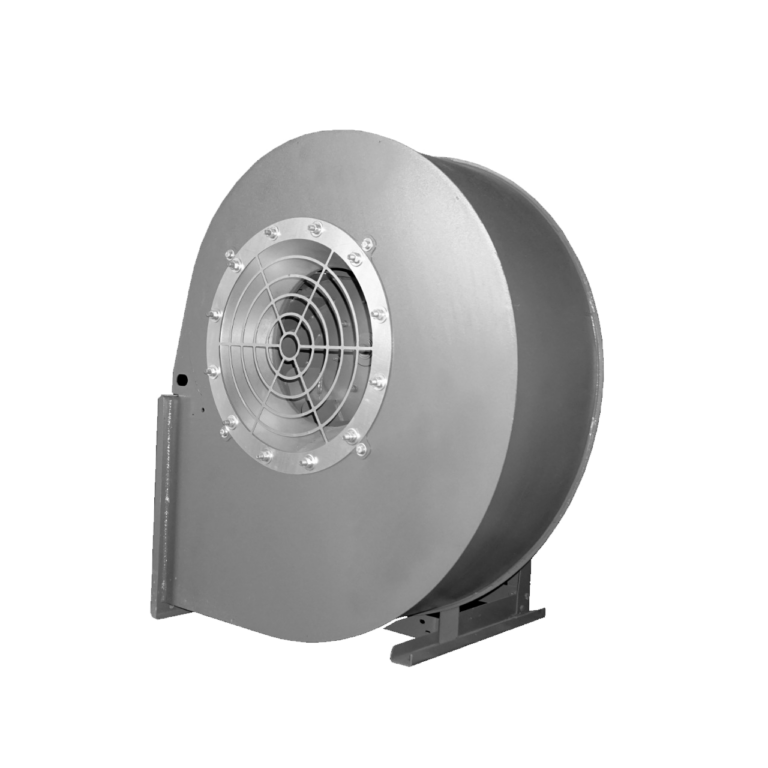

Радиальные индустриальные вентиляторы ВР600 конструктивно имеют моноблочную компоновку, — на единой сварной раме размещены спиралевидный корпус-«улитка», рабочее колесо и приводная часть.
Корпус имеет сварную конструкцию и изготавливает из тонколистовой стали. При проведении монтажных работ предусмотрена возможность разворачивать выходной патрубок корпуса под нужным углом к сопрягаемому воздуховоду.
Благодаря особой форме отогнутых в обратную вращению сторону лопастей, а также статической и динамической балансировке колеса, вентиляторы ВР600 характеризуются повышенным КПД, сниженной вибрацией и шумом.
Привод радиальных вентиляторов ВР600 реализован на базе асинхронного электродвигателя, который может управляться посредством частотного преобразователя. Возможные схемы компоновки электропривода:
— №1 – прямой привод (крыльчатка посажена непосредственно на вал-ротор);
— №3 – рабочее колесо соединено с вал-ротором через промежуточный вал с муфтой;
— №5 – передача крутящего момента от ротора к рабочему колесу осуществляется через клиноременную передачу.
По умолчанию вентиляторы индустриальные ВР600 поставляются потребителю в базовой комплектации. В качестве дополнительных опций мы предлагаем оснащение корпуса ревизиционными люками и дренажными отверстиями, доукомплектацию агрегата гибкими вставками, виброизоляционными опорами, частотным преобразователем, системой плавного пуска и многое другое. Также возможно изготовление вентиляторов из специальных марок сталей с нестандартным ЛКП.
Радиальные вентиляторы ВР-600 условия эксплуатации
Вентиляторы радиальные ВР600 рассчитаны на эксплуатацию при следующих температурных параметрах рабочей среды и окружающей среды:
— от -40 до +60С (основной вариант);
— от -40 до +300С (при условии наличия охлаждающего диска);
— от -40 до +450С (специсполнение — теплостойкое).
