Описание
Общие сведения
• Развивает высокое давление
• Одностороннего всасывания
• Корпус спирально-поворотный
• Назад загнутые лопасти рабочего колеса
• Изготавливаются по 1-ой, 3-ей или 5-ой схеме
• Направление вращения – правое или левое
Вентиляторы радиальные ВР300 классифицируются как индустриальные и преимущественно эксплуатируются на производственных площадях: механообрабатывающие и сборочные цеха, сварочные участки, склады, ангары, мастерские и др. Вентиляторы ВР300 могут использоваться как для общего или местного воздухообмена, так и в составе систем кондиционирования и воздушного обогрева. Также агрегаты данной серии могут применяться в составе пневмотранспортных линий для перемещения сухих сыпучих материалов: древесная стружка, щепа, песок, гранулированные материалы.
Рабочая среда – воздух или химически нейтральные газовоздушные смеси (чистые или загрязненные взвешенной пылью).
Вентилятор ВР 300 — конструктивные особенности
Радиальный индустриальный вентилятор ВР300 состоит из тонколистового корпуса-«улитки», заключенного в корпус радиального рабочего колеса и привода, все элементы смонтированы на единой сварной раме.
Лопатки вентилятора ВР300 имеют специальную форму, что в совокупности со статической и динамической балансировкой колеса обеспечивает достижение высокого КПД агрегата и снижение вибраций и шумов при его работе.
Корпусная деталь выполнена поворотной, что дает возможность при монтажных работах развернуть выхлопной патрубок под нужным углом к сопрягаемому воздуховоду.
Привод вентилятора радиального ВР300 выполнен на базе асинхронного двигателя, который может управляться от преобразователя частоты, запускаться от системы плавного пуска либо же напрямую.

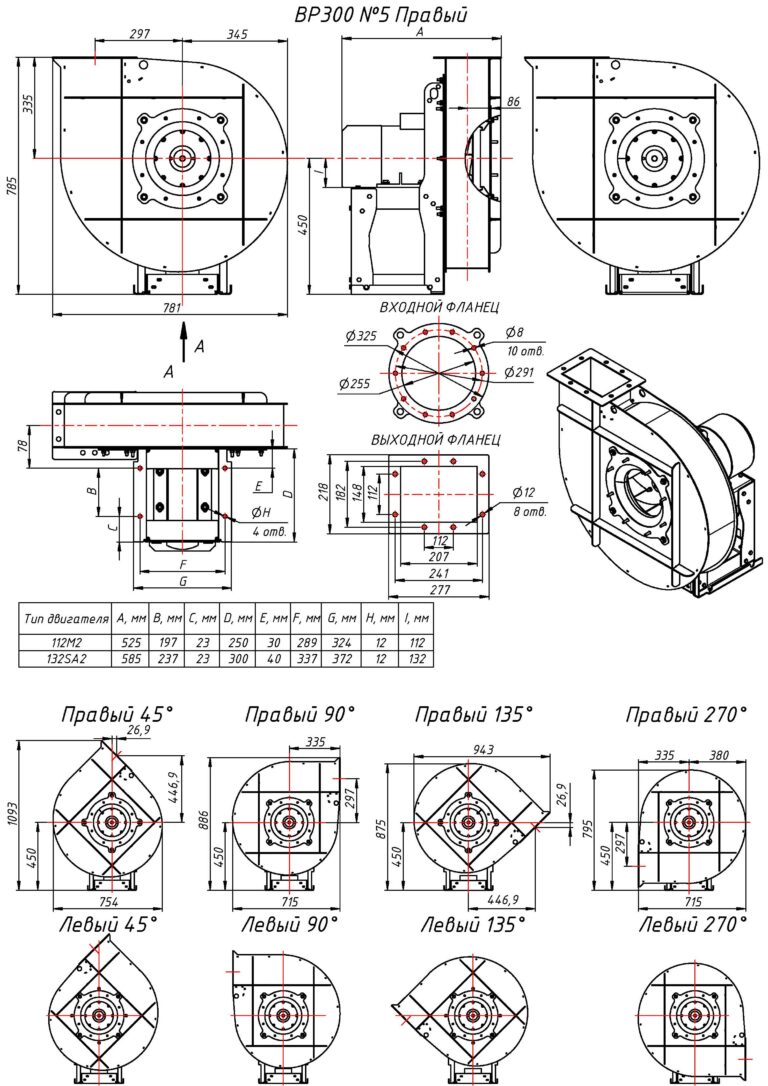

Схемы компоновки приводной части:
— №1 – прямой привод (крыльчатка сидит непосредственно на роторе);
— №3 – ротор с рабочим колесом соединены через промежуточный вал и муфту;
— №5 – передача крутящего момента осуществляется через клиноременные шкивы.
В дополнительной (расширенной) поставке вентилятора индустриального ВР300 могут быть предусмотрены: лючки для ревизии и дренажные отверстия в корпусе, виброизоляционные опоры и гибкие вставки, направляющий аппарат, преобразователь частоты или система плавного пуска для управления двигателем.
Также по требованию заказчика могут быть применены спецмарки сталей и лакокрасочных покрытий.
Радиальные вентиляторы ВР-300 условия эксплуатации
Вентиляторы радиальные ВР300 могут эксплуатироваться при следующих температурных режимах:
— от -40 до +60С (общепромышленный вариант);
— от -40 до +300С (с охлаждающим диском);
— от -40 до +450С (теплостойкие).
