Описание
Общие сведения
• Развивает высокое давление
• Одностороннего всасывания
• Корпус спирально-поворотный
• Назад загнутые лопасти рабочего колеса
• Изготавливаются по 1-ой, 3-ей или 5-ой схеме
• Направление вращения – правое или левое
Индустриальные радиальные вентиляторы ВР200 находят применение в организации местного и общего принудительного воздухообмена в различных производственных помещениях и зданиях, а также могут использоваться в гермосистемах или на линиях пневматической транспортировки сухих средне- и мелкодисперсных сыпучих материалов.
Вентиляторы ВР200 рассчитаны на работу с загрязненным или грязным воздухом, а также с химически нейтральными газовоздушными смесями.
Вентилятор ВР 200 — конструктивные особенности
Вентилятор индустриальный радиальный ВР200 имеет моноблочную компоновку и состоит из сварного спирального корпуса «улиточного» типа, радиального рабочего колеса с отогнутыми в обратную вращению сторону лопатками и электропривода.
При изготовлении вентиляторов ВР200 рабочие колеса в обязательном порядке подвергаются статической и динамической балансировке, что дает возможность повысить КПД и снизить уровень шума и вибраций.

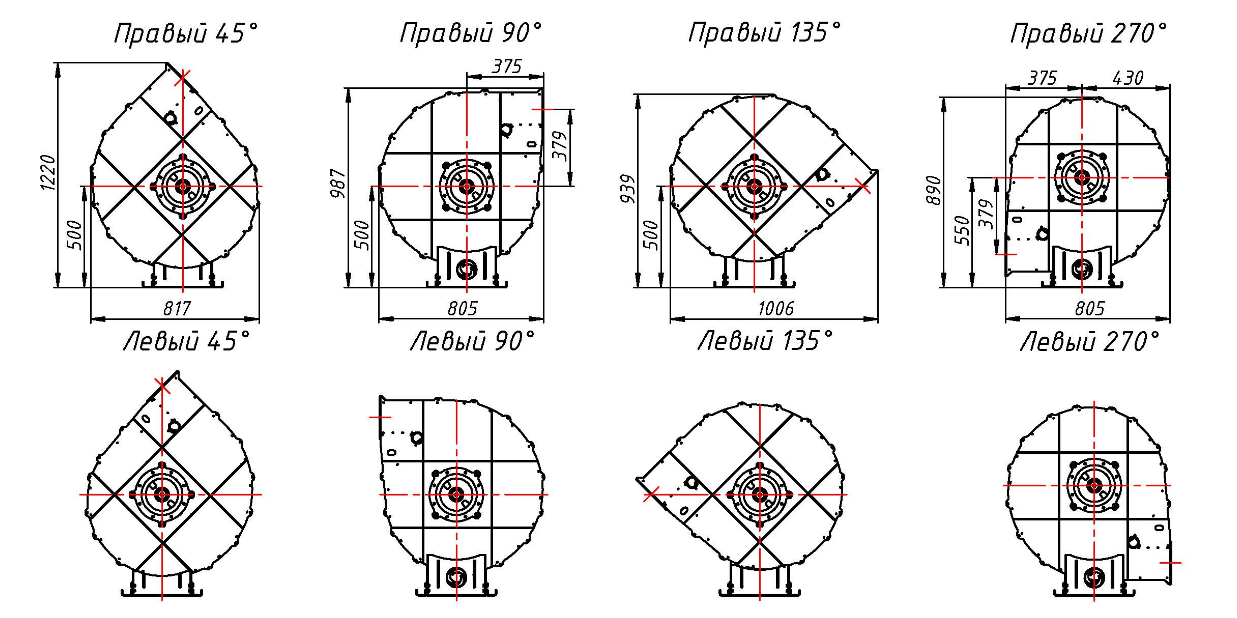

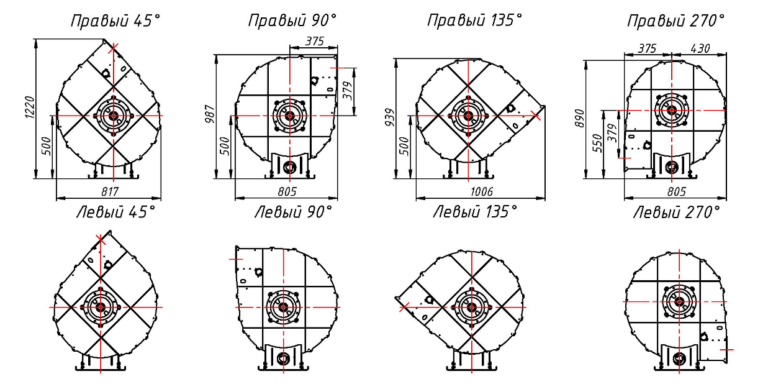

Корпус вентилятора ВР200 изготавливается из тонколистовой стали («черной» или нержавеющей) и является поворотным, — при проведении монтажа выходной патрубок можно развернуть к сопрягаемому воздуховоду под требуемым углом.
Приводная часть реализована на базе асинхронного электродвигателя, который может управляться от частотного преобразователя. Соединение привода с рабочим колесом возможно по одной из следующих конструктивных схем:
— №1 – прямой привод (рабочее колесо напрессовано на вал двигателя);
— №3 – вращение от ротора к крыльчатке передается посредством промежуточного вала и соединительной муфты;
— №5 – передача крутящего момента осуществляется посредством клиноременной передачи.
По умолчанию вентиляторы индустриальные ВР200 поставляются в базовой комплектации, которая может быть расширена по спецзапросу: в корпусе могут быть предусмотрены лючки для ревизии, дренажные отверстия для слива конденсированной влаги, агрегат дополнительно укомплектован направляющим аппаратом, гибкими вставками, виброизоляционными опорами и др.
Также может быть произведена дополнительная тепло- и шумоизоляция корпуса, а в производстве применены спецмарки сталей и ЛКП.
Радиальные вентиляторы ВР-200 условия эксплуатации
Вентиляторы радиальные ВР200 могут эксплуатироваться при следующих температурных режимах:
— от -40 до +60С (общепромышленное исполнение);
— от -40 до +300С (при наличии в конструкции дополнительного охлаждающего диска);
— от -40 до +450С (в теплостойком варианте).
