Описание

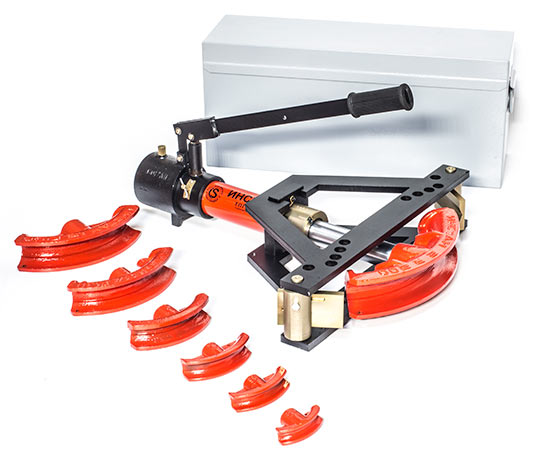

1. Трубогиб состоит из гидроцилиндра 1, траверс верхней 2 и нижней 3 и двух упоров 4.
2. Гидроцилиндр 1 является силовым устройством трубогиба. На заднем корпусе 6 гидроцилиндра размещены нагнетательное устройство 7 с рукояткой 8 и винт 9 перепускного клапана. На торце заднего корпуса 6 закреплен масляный бачок 13, в верхней части которого размещена резиновая пробка – «сапун» 11 для замены масла с отверстием для подсоса и выхода воздуха при выдвижении и возврате штока 12. Передний корпус 10 гидроцилиндра в верхней и нижней части имеет «карманы» для установки в них траверс 2 и 3. Выдвижной шток 12 гидроцилиндра обеспечивает гибочное усилие 10Тс. Возврат штока в исходное положение обеспечивается пружиной, установленной в гидроцилиндре. На переднем корпусе гидроцилиндра установлен крючок 14 для фиксации рукоятки 8 при переносе гидроцилиндра.
3. Траверсы верхняя 2 и нижняя 3 выполнены в виде сварной конструкции, на поперечных планках которых имеются отверстия для установки упоров 4. Нижняя траверса 3 имеет ножки 17 для установки на рабочей площадке.
4. Упор 4 состоит из поворотной оси 15, в прямоугольных направляющих которой установлен ползун 16 с цилиндрическим ручьем для упора изгибаемой трубы. Ограничительные планки 18 закреплены на торцах ползуна и ограничивают перемещение ползуна 16 в направляющих оси 15. Цапфы 19 осей 15 устанавливаются в отверстия нижней и верхней траверс.
5. Гибочные шаблоны 5 выполнены методом стального точного литья. Шаблоны от 3/8″ до 1,25″ являются унифицированными для всех типоразмеров трубогибов. При комплектации ими трубогибов для гибки труб свыше 1,25″ к ним прилагается переходная втулка (п.3.6). В ручье гибочных шаблонов от 1,5″ до 2″ выполнено обнижение, что снижает возможность сплющивания и гофрообразования труб.
6. Металлический транспортировочный ящик с полимерным покрытием предназначен для упаковки комплектующих частей трубогиба при хранении и транспортировке.
