Описание

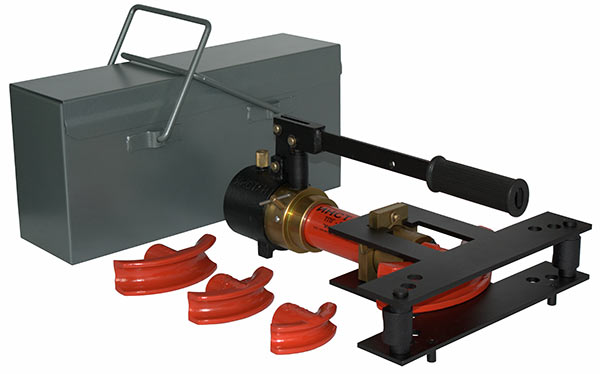

1. Трубогиб состоит из гидроцилиндра 1, траверс верхней 2 и нижней 3 и двух упоров 4 (рис. 1).
2. Гидроцилиндр 1 является силовым устройством трубогиба. На заднем корпусе 6 гидроцилиндра размещены нагнетательное устройство 7 с рукояткой 8 и винт 9 перепускного клапана. На торце заднего корпуса 6 закреплен масляный бачок 13, в верхней части которого размещена резиновая пробка – «сапун» 11 для замены масла с отверстием для подсоса и выхода воздуха при выдвижении и возврате штока 12. В передней части гидроцилиндра имеется планка 10 с вырезами по углам для установки траверс 2 и 3. Выдвижной шток 12 гидроцилиндра обеспечивает гибочное усилие 4,5Тс. Возврат штока в исходное положение обеспечивается пружиной, установленной в гидроцилиндре. На планке 10 гидроцилиндра установлен крючок 14 для фиксации рукоятки 8 при переносе гидроцилиндра.
3. Траверсы верхняя 2 и нижняя 3 выполнены в виде сварной конструкции, на поперечных планках которых имеются отверстия для установки упоров 4. Нижняя траверса 3 служит основанием для установки гидроцилиндра планкой 10, а на ее нижней поверхности имеются ножки 17 для установки на рабочей площадке.
4. Упор 4 выполнен в виде поворотной оси с цапфами на концах, которыми упоры устанавливаются в отверстия нижней и верхней траверс. В середине упора имеется ручей для упора изгибаемой трубы.
5. Гибочные шаблоны 5 выполнены методом стального точного литья и охватывают всю номенклатуру водо-газопроводных труб от 3/8″ до 1″.
6. Металлический транспортировочный ящик с полимерным покрытием предназначен для упаковки комплектующих частей трубогиба при хранении и транспортировке.
