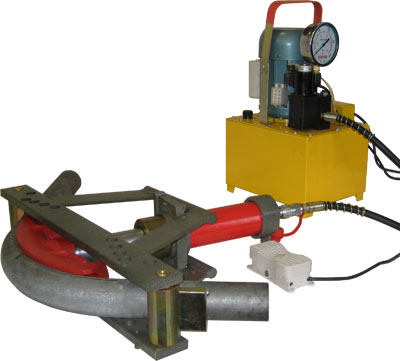

Трубогиб гидравлический с электроприводом ТПГ-2ЭП (до 2″) с ручным распределителем и педалью

130 800,00

Трубогиб гидравлический переносной предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 2″ (условный проход 50мм).

В наличии

Артикул: ins-0000016 Категория:

Описание

1. Трубогиб состоит из гидроцилиндра 1, траверс верхней 2 и нижней 3, двух упоров 4, комплекта гибочных шаблонов 5 и гидравлической насосной станции 6 с рукавом высокого давления 7 с быстроразъёмным соединением БРС на выходе.
2. Гидроцилиндр 1 является силовым устройством трубогиба. На торце заднего корпуса 8 гидроцилиндра 1имеется штуцер 9 с быстроразъёмным соединением БРС, через которое гидроцилиндр 1 соединяется с рукавом высокого давления 7 гидростанции 6.
Передний корпус 10 гидроцилиндра в верхней и нижней части имеет «карманы» для установки в них траверс 2 и 3. Выдвижной шток 11 гидроцилиндра обеспечивает рабочее гибочное усилие 10Тс. Возврат штока в исходное положение обеспечивается пружиной, установленной в гидроцилиндре.
3. Траверсы верхняя 2 и нижняя 3 выполнены в виде сварной конструкции, на поперечных планках которых имеются отверстия для установки упоров 4 (рис. 2). Нижняя траверса 3 имеет ножки 12 для установки на рабочей площадке.
4. Упор 4 состоит из поворотной оси 13, в прямоугольных направляющих которой установлен ползун 14 с цилиндрическим ручьем для упора изгибаемой трубы. На торцах ползунов закреплены ограничительные планки 15, которые ограничивают перемещение ползуна 14 в направляющих оси 13. Цапфы 16 поворотной оси упора устанавливаются в отверстия нижней 3 и верхней 2 траверс трубогиба.
5. Гибочные шаблоны трубогиба 5 выполнены методом стального точного литья. Гибочные шаблоны от 3/8″ до 1,25″ являются унифицированными для всех типоразмеров трубогибов. При комплектации ими трубогибов для гибки труб от 1,5″ и выше, к ним прилагается переходная втулка. Кроме разделительных гибочных шаблонов трубогибы могут комплектоваться комбинированными гибочными шаблонами, изготавливаемыми из стального проката на станках с ЧПУ.
Комбинированный шаблон имеет «ручьи» для труб 3/8″, 1/2″, 3/4″,1″.Конструкция комбинированного шаблона и раздельных 1,25″, 1,5″; 2″ выполнены с обнижением в ручье, что обеспечивает более качественную гибку.
6. Металлические транспортировочные ящики с полимерным покрытием для трубогиба и маслостанции предназначены для упаковки комплектующих частей трубогиба и гидравлической станции при хранении и транспортировке.

Детали

Наибольшее усилие гидроцилиндра, Тс 10
Наибольший ход штока, мм 180
Габаритные размеры транспортировочного ящика насосной станции BхHхL, мм 320х480х500
Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм 3/8"/50, 1/2"/65, 3/4"/80, 1"/100, 1.25"/135, 1.5"/150, 2"/200
Масса трубогиба, кг 50
Масса насосной станции, кг 30
