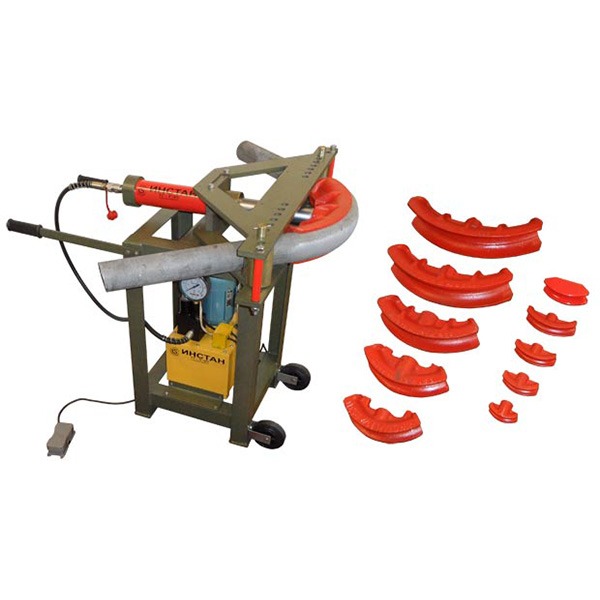

Трубогиб гидравлический с электроприводом ТГ-3ЭП (стационарный) (до 3″) с ручным распределителем и педалью

199 500,00

Трубогиб гидравлический с электроприводом является профессиональным оборудованием и предназначен для гибки газо-водопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3″ (условный проход 80 мм).

В наличии

Артикул: ins-0000023 Категория:

Описание

1. Трубогиб состоит из гидроцилиндра в сборе 1, основания 2, комплекта гибочных шаблонов 3 и гидравлической насосной станции 4.
2. Гидроцилиндр в сборе 1 состоит из собственно гидроцилиндра 5, двух траверс верхней 6 и нижней 7, а также двух упоров 8.
Гидроцилиндр 5 является силовым органом трубогиба. На торце заднего корпуса 9 гидроцилиндра 5 имеется штуцер 10 с быстроразъемным соединением БРС, через которое гидроцилиндр 5 соединяется через рукав высокого давления 11 с гидравлической насосной станцией 4. Передний корпус 12 гидроцилиндра 5 соединен с верхней 6 и нижней 7 траверсами. Верхняя и нижняя траверсы соединены также между собой стойками 13. Гидроцилиндр с траверсами представляют жесткую силовую конструкцию, которая крепится к основанию 2 трубогиба.
Верхняя и нижняя траверсы снабжены отверстиями, в которые устанавливаются упоры симметрично относительно оси гидроцилиндра. Каждая пара отверстий соответствует определенному диаметру трубы от 1/2″ до 3″.
Упор 8 состоит из поворотного корпуса 14, в прямоугольных направляющих которого установлен ползун 15 с цилиндрическим ручьем для упора изгибаемой трубы. На торцах ползунов закреплены ограничительные планки 16, которые ограничивают перемещение ползуна 15 в направляющих поворотного корпуса 14.
В отверстие поворотного корпуса 14 вставляется штырь 17, который вставляется в отверстия верхней и нижней траверс. При перестановки упоров в отверстия, соответствующие диаметру изгибаемой трубы, необходимо вынуть штырь, переставить поворотный корпус с ползуном, и вставить штырь в отверстия траверс.
3. Основание 2 представляет собой сварной каркас из уголка, на верхней площадке которого закреплен четырьмя болтами за нижнюю траверсу гидроцилиндр в сборе 1, а на нижней площадке 18 основания 2 крепится гидравлическая насосная станция 4. Для перемещения трубогиба вручную предусмотрены два ролика 19 в передней части основания и две ручки 20 сзади основания.
При транспортировке основания автомобильным и железнодорожным транспортом ручки разворачиваются и крепятся так, чтобы они не выходили за габариты основания.

Детали

Наибольшее усилие гидроцилиндра, Тс 15
Наибольший ход штока, мм 250
Скорость выдвижения штока, мм/мин 330
Габаритные размеры транспортировочного ящика насосной станции BхHхL, мм 320х480х500
Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм 3/8"/50, 1/2"/65, 3/4"/80, 1"/100, 1,25”/135, 1,5"/150, 2"/200, 2,5"/260, 3"/300
Параметры комбинированного гибочного шаблона, dтр/R гибки, дюйм/мм 3/8"/72, 1/2"/77, 3/4"/82, 1"/89
Масса трубогиба, кг 150
