Описание

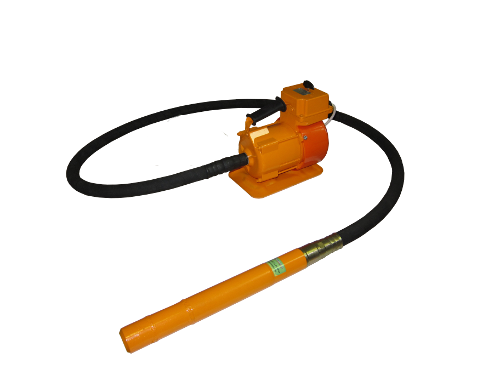

Вибратор электрический глубинный ручной с гибким валом и вибронаконечником ВИ-1-17 рассчитан на уплотнение бетона и бетонных смесей при укладке их в монолитные конструкции с разной степенью армирования, а также при изготовлении железобетонных и бетонных изделий для сборного строительства. Воздействуя на бетонную смесь, вибратор передаёт частицам смеси периодические колебания, способствуя, тем самым, вытеснению воздуха и уплотнению.
| Вибронаконечник | |
|---|---|
| Наименование | Показатели |
| Наружный диаметр вибронаконечника, мм | 51 |
| Длина вибронаконечника, мм | 420 |
| Частота колебаний синхронная, Гц | 285 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 3,85 |
| Статический момент бегунка, кг·см | 0,12 |
| Тип вибрационного механизма | Планетарный |
| Масса, кг не более | 3,9 |
| Электропривод | |
| Тип: асинхронный с коротко – замкнутым ротором | Трехфазный |
| Класс изоляции | Е |
| Номинальная мощность, кВт | 1 |
| Номинальная потребляемая мощность, кВт | 1,4 |
| Напряжение, В | 42 |
| Частота тока, Гц | 50 |
| Номинальная частота вращения ротора мин –1 | 2800 |
| Сила тока, А | 20 |
| Габаритные размеры, мм | 350х180х270 |
| Масса, кг | 12 |
| Гибкий вал | |
| Направление вращения | Правое |
| Длина, м | 3 |
| Допускаемый радиус изгиба, мм, не более | 300 |
| Масса, кг, не более | 8 |
| Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг | 24 |
Вибронаконечник имеет планетарный вибрационный механизм, а диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры (не менее 1,5 диаметра вибронаконечника). Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Вибратор состоит из электродвигателя (электропривода) и вибронаконечника, соединенных между собой гибким валом для передачи вращения.
