Описание

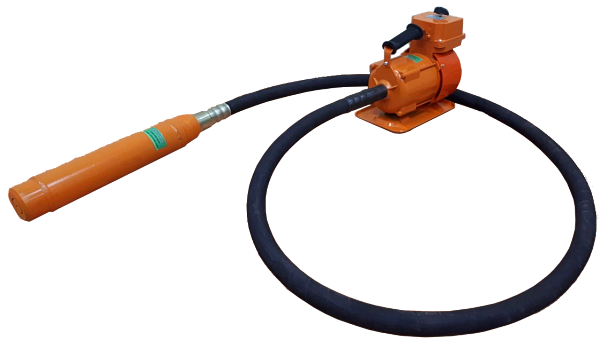

Вибратор электрический глубинный ручной с гибким валом, вибронаконечником и усиленным электроприводом ВИ-1-16 предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а так же при изготовлении бетонных и железобетонных изделий для сборного строительства.
| Вибронаконечник | |
|---|---|
| Наименование | Показатели |
| Наружный диаметр вибронаконечника, мм | 76 |
| Длина вибронаконечника, мм | 430 |
| Частота колебаний синхронная, Гц | 210 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 6 |
| Статический момент бегунка, кг·см | 0,348 |
| Тип вибрационного механизма | Планетарный |
| Масса, кг не более | 8 |
| Электропривод | |
| Тип: асинхронный с коротко – замкнутым ротором | Трехфазный |
| Класс изоляции | Е |
| Номинальная мощность, кВт | 1,0 |
| Номинальная потребляемая мощность, кВт | 1,4 |
| Напряжение, В | 42 |
| Частота тока, Гц | 50 |
| Номинальная частота вращения ротора мин –1 | 2800 |
| Сила тока, А | 24 |
| Режим работы по 12.2.013.0-91 | продолжительный |
| Габаритные размеры, мм | 350х180х270 |
| Масса, кг | 12 |
| Ресурс работы, ч, не менее | 600 |
| Гибкий вал | |
| Направление вращения | Правое |
| Длина, м | 6 |
| Допускаемый радиус изгиба, мм, не более | 300 |
| Масса, кг, не более | 15 |
| Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг | 35 |
Вибронаконечник имеет планетарный вибрационный механизм. Диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника. Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику применяется вал силовой гибкий с броней.
