Описание

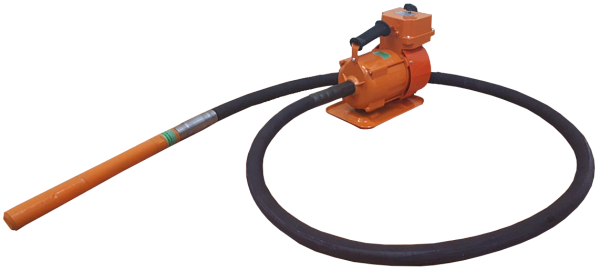

Вибратор электрический глубинный ручной с гибким валоми вибронаконечником ВИ-1-13 используют для уплотнения бетонных смесей. Он производит активное уплотнение при помощи создания механических вибрационных колебаний, что соответственно улучшает качество и прочность бетона. Такие вибраторы широко применяют в монолитном строительстве, при заливке перекрытий, фундамента, полов, колон, и.т.д., а также применяются в производстве бетонных и железобетонных изделий в сборном строительстве.
| Вибронаконечник | |
|---|---|
| Наружный диаметр вибронаконечника, мм | 38 |
| Длина вибронаконечника, мм | 420 |
| Частота колебаний синхронная, Гц | 330 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 2 |
| Статический момент бегунка, кг·см | 0,047 |
| Тип вибрационного механизма | Планетарный |
| Масса, кг не более | 2,8 |
| Электропривод | |
| Тип: асинхронный с коротко – замкнутым ротором | Трехфазный |
| Класс изоляции | Е |
| Номинальная мощность, кВт | 1 |
| Номинальная потребляемая мощность, кВт | 1,4 |
| Напряжение, В | 42 |
| Частота тока, Гц | 51 |
| Напряжение, В | 42 |
| Номинальная частота вращения ротора мин –1 | 2800 |
| Сила тока, А | 20 |
| Габаритные размеры, ммМасса, кг | 350х180х270 |
| Гибкий вал | |
| Направление вращения | Правое |
| Длина, м | 3 |
| Допускаемый радиус изгиба, мм, не более | 300 |
| Масса, кг, не более | 8 |
| Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг | 23 |
Вибронаконечник имеет планетарный вибрационный механизм. Диаметр вибронаконечника подгоняется с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника. Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику применяется силовой гибкий вал с броней.
