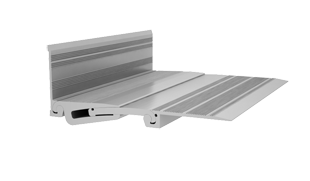

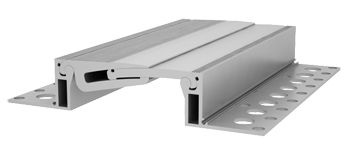

1. Накладные конструкции ДША.ТС-0, ДША.ТС-0-УГЛ

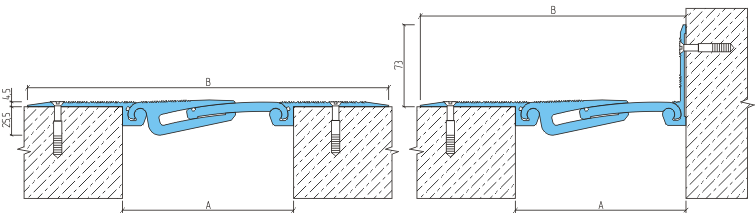

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | |||
 |  |  | А | В | |||
| ДША.ТС-0/155 | А.ТС1-143 | 20 | 20 | 25 | 155 | 325 | 3,0 |
| ДША.ТС-0-УГЛ/155 | 240 | ||||||
| ДША.ТС-0/255 | А.ТС1-243 | 40 | 40 | 50 | 255 | 425 | 2,1 |
| ДША.ТС-0-УГЛ/255 | 340 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

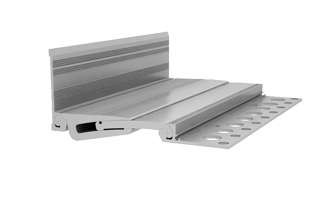

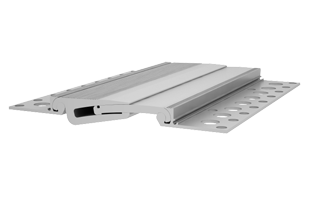

2. Закладные конструкции ДША.ТС-20, ДША.ТС-20-УГЛ

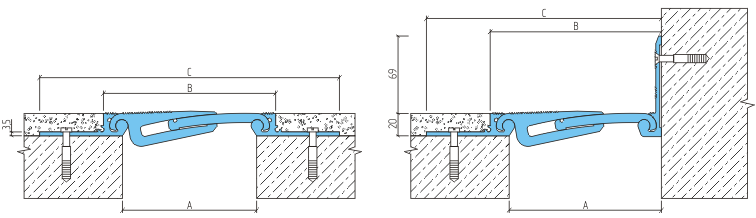

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША.ТС-20/120 | А.ТС1-143 | 20 | 20 | 25 | 120 | 154 | 268 | 3,0 |
| ДША.ТС-20-УГЛ/135 | 135 | 210 | ||||||
| ДША.Т-20/220 | А.ТС1-243 | 40 | 40 | 50 | 220 | 254 | 368 | 3,0 |
| ДША.Т-20-УГЛ/235 | 235 | 310 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

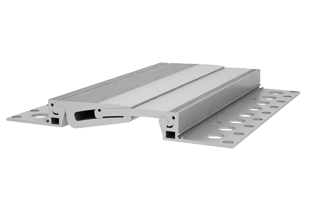

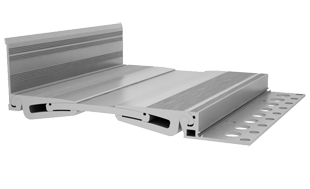

3. Закладные конструкции ДША.ТС-30, ДША.ТС-30-УГЛ

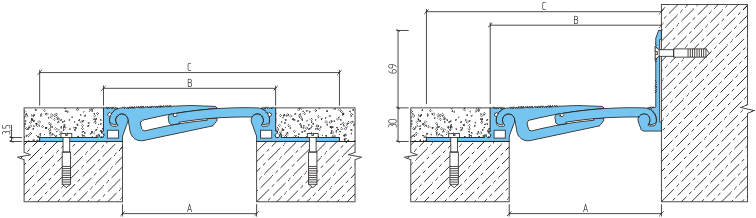

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША.ТС-30/120 | А.ТС1-143 | 20 | 20 | 25 | 120 | 154 | 268 | 3,0 |
| ДША.ТС-30-УГЛ/135 | 135 | 210 | ||||||
| ДША.Т-30/220 | А.ТС1-243 | 40 | 40 | 50 | 220 | 254 | 368 | 3,0 |
| ДША.Т-30-УГЛ/235 | 235 | 310 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м

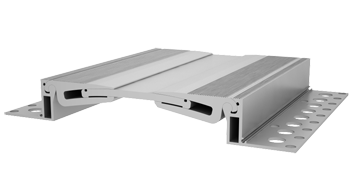

4. Закладные конструкции ДША.ТС-50, ДША.ТС-50-УГЛ
МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ И ДОПУСТИМЫЕ ПЕРЕМЕЩЕНИЯ
| Устройство | Компенсатор | Перемещение, мм | Размеры, мм | Нагрузка, МПа | ||||
| | | А | В | C | |||
| ДША.ТС-50/120 | А.ТС1-143 | 20 | 20 | 25 | 120 | 154 | 268 | 3,0 |
| ДША.ТС-50-УГЛ/135 | 135 | 210 | ||||||
| ДША.Т-50/220 | А.ТС1-243 | 40 | 40 | 50 | 220 | 254 | 368 | 3,0 |
| ДША.Т-50-УГЛ/235 | 235 | 310 | ||||||
УПАКОВКА
Алюминиевый профиль — 3 м
