Рекомендации по выбору дилатационных устройств

ОБЩИЕ ПОЛОЖЕНИЯ

Для правильного выбора дилатационного устройства (в дальнейшем – Устройство) потребителю следует определиться со следующими параметрами (критериями):
1. Ширина деформационного шва;
2. Высота устройства;
3. Расчетные горизонтальное изменение ширины деформационного шва;
4. Возможные изменения отметок берегов деформационного шва вследствие их вертикальных перемещений относительно друг друга;
5. Ожидаемая внешняя эксплуатационная нагрузка;
6. Степень герметичности;
7. Стойкость к агрессивным средам.
Ширина Устройства это величина разноса опор А (см. рис. 1). Её следует подбирать для каждого типа Устройств индивидуально, исходя из расчетных изменений ширины деформационного шва по горизонтали. На практике, при отсутствии в проекте прямых указаний на ожидаемые горизонтальные перемещения, их величина трактуется неоднозначно и выбор Устройства сводится к приравниванию ширины деформационного шва В_s к разносу опор устройства. Это приводит к выбору Устройств с недостаточной величиной допустимых перемещений. Размер разноса опор Устройства всегда больше фактической ширины деформационного шва.

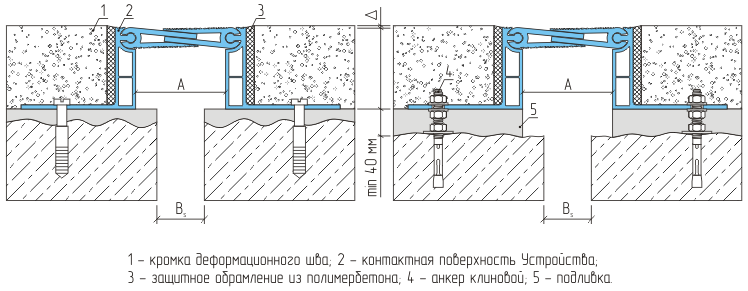

Рисунок 1 Монтажная схема дилатационного устройства.

Вертикальные перемещения берегов деформационного шва относительно друг друга, как правило, вносят существенные коррективы в ширину устройства.
Высота Устройства H зависит от принятой в проекте конструкции покрытия пола. Монтаж профиля устройства возможен как непосредственно на несущий элемент пола (см. рис. 1а), так и дистанционно на некоторой высоте от него (см. рис. 1б). При этом несущая способность подбетонки и подливки должна быть не ниже класса В35. Размер элементов фракции заполнителя (гравийный отсев) в подливке следует принимать 5…10 мм.
Конструктивно проезжие кромки деформационных швов 1 и контактные поверхности Устройств 2 требуют защиты в виде обрамления полимербетоном 3. Кроме того при назначении отметки контактной поверхности Устройства её следует занижать относительно отметки чистого пола на величину ∆=2-3 мм в зависимости от материала финишного покрытия пола и ширины деформационного шва.
Разрешенная эксплуатационная нагрузка для Устройств определена по методике предприятия в соответствии с ТУ 5225-004-58093526-13. В основе методики лежит принцип силового воздействия на Устройство испытательным пуансоном заданной ширины с пересчетом на фактическое пятно нагрузки в зависимости от ширины разноса опор устройства.

НАГРУЗКА ОТ ПЕШЕХОДОВ

Для пешеходных зон следует принимать разрешенную нагрузку на Устройства не ниже 0,03 МПа (0,3 кг/см²).
При выборе Устройств для торгово-развлекательных центров, магазинов, кинотеатров и т.п. сооружений следует учитывать особенности женской обуви и отдавать предпочтение цельнометаллическим конструкциям с разрешенной нагрузкой не ниже 0,1 МПа.

НАГРУЗКА ОТ ПНЕВМОКОЛЕСНОГО ТРАНСПОРТА

В обобщенном виде разрешенную нагрузку на Устройства от пневмоколесного автотранспорта с учетом её неравномерности распределения по контактной площади следует принимать по таблице 1.

Таблица 1

Категория АТС ГОСТ Р52051-2003	Тип АТС*	Полная разрешенная масса АТС, кг	Разрешенная нагрузка на дилатационное устройство, МПа (кг/см²)
М₁	Легковое АТС для перевозки не более 8 пассажиров	до 3500	0,30 (3,0)
М₁	Минивэны с грузопассажирскими кузовами и внедорожники	до 4000	0,40 (4,0)
М₂	Пассажирские АТС, имеющие более 8 мест	до 5000	0,75 (7,5)
М₃	Пассажирские АТС, имеющие более 8 мест, включая сочлененные автобусы и троллейбусы	свыше 5000	0,85 (8,5)
N₁	Грузовые АТС и спецтехника на автомобильных шасси, в том числе пожарные и аварийно-спасательные автомобили	до 1200	0,35 (3,5)
N₁		до 3500	0,50 (5,0)
N₂		от 3500 до 12000	0,75 (7,5)
N₃		от 12000 до 20000	0,85 (8,5)
		свыше 40000	0,90 (9,0)
		от 20000 до 40000	0,94 (9,4)

* Нагрузки от буксируемых прицепов принимаются по показателям буксировщиков соответствующей категории. Для седельных тягачей, входящих в категории N1, N2, N3 и предназначенных для буксирования полуприцепов, в качестве разрешенной максимальной массы рассматривают сумму массы тягача в снаряженном состоянии и массы, соответствующей максимальной статистической нагрузке, придаваемой тягачу от полуприцепа через седельно-сцепное устройство.

НАГРУЗКА ОТ ПОГРУЗЧИКОВ

Не зависимо от грузоподъемности для всех колесных электропогрузчиков, мини погрузчиков, ричстакеров, телескопических, фронтальных и вилочных погрузчиков разрешенную нагрузку на Устройства с учетом её неравномерности распределения по контактной площади следует принимать по таблице 2.

Таблица 2

Типы колес погрузчика	Грузоподъемность,кН	Разрешенная нагрузка на дилатационное устройство, МПа (кг/см²)
Пневматические шины	до 600	1,0 (10)
Цельнолитые шины		2,1 (21)
Бандажные шины		3,0 (30)

НАГРУЗКА ОТ СПЕЦИАЛЬНОГО ВНУТРИСКЛАДСКОГО НАПОЛЬНОГО ТРАНСПОРТА

Для специального внутрискладского напольного транспорта (ричтраки, боковые погрузчики, штабелеры, электрические и гидравлические тележки, комплектовщики, транспортировщики поддонов, сборщики заказов и т.п.) разрешенную нагрузку на устройства с учетом её неравномерного распределения по контактной площади следует принимать по таблице 3.

Таблица 3

Типы колес внутрискладского транспорта	Разрешенная нагрузка на дилатационное устройство, МПа (кг/см²)
Колеса на резиновой шинке	3 (30)
Колеса с полиуретановой шинкой	7 (70)
Колеса с полиамидной шинкой	22 (220)
Стальные колеса без шинок	200 (2000)

ГЕРМЕТИЧНОСТЬ УСТРОЙСТВ

Герметичность Устройства – это способность его элементов и соединений препятствовать жидкостному обмену между средами, разделёнными этим устройством. Устанавливается по методике предприятия в соответствии с ТУ 5225-004-58093526-13 способом дождевания.
Следует понимать, что только специально спроектированные Устройства, как правило, в комбинации с особыми вставками могут обладать достаточной герметичностью для восприятия незначительных гидростатических воздействий.
Дилатационные устройства водонепроницаемостью не обладают. Водонепроницаемость присуща строительным материалам и иногда её относят к оболочкам конструкций или обшивкам.
