Описание

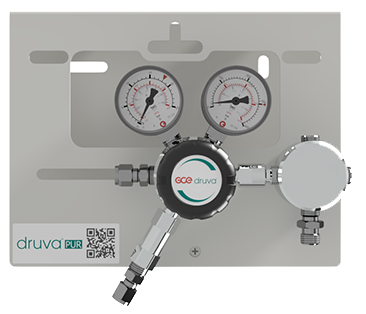

Данная панель управляет подачей газа без возможности переключения между баллонами. Может использоваться как с одним баллоном или моноблоком, так и с группой баллонов, подключенных к коллектору. Одноплечевая модель применяется в следующих ситуациях:
> Допускается прерывание подачи газа на время замены баллона
> Требуется безопасная эксплуатация баллонов со стационарной заменой баллонному регулятору
> Требуется нестандартное давление: низкое входное давление (менее 50 бар) или высокое выходное давление (более 20 бар)
ХАРАКТЕРИСТИКИ:
> Материал регуляторов, вентилей, фитингов — нержавеющая сталь
> Мембрана регулятора и вентилей из сплава Hastelloy и Elgiloy
> Компактная конструкция
> Точная регулировка давления
> Вентили разработаны и признаны соответствующими требованиям стандарта EN ISO 10297:2015 (включая испытания запорного клапана на воспламенение в среде кислорода)
> Регулятор разработан и признан соответствующим требованиям стандарта ISO7291
> Предохранительный клапан на выходной стороне
> Испытание на способность накапливать электростатический заряд
> Соответствует требованиям стандартов DIN EN ISO 80079-36 и IEC TS 60079-32-1 и немецкому стандарту TRGS 727.
> Может использоваться во взрывоопасных зонах 1 и 2, для работы с газами следующих групп взрывоопасности: I, IIA, IIB и IIC
> Рабочая температура -20°C дo +60°C
> Материал основания нержавеющая сталь
> Номинальная производительность 20 м3/ч (N2) согласно ISO 7291 при давлении на выходе 20 бар и давлении на входе 41 бар
> Максимальное давление на входе: 50, 200 или 300 бар
> Уровни выходного давления: 3/6/10/14/50/100 бар
ОСОБЕННОСТИ КОНСТРУКЦИИ:
> Монтажная панель состоит их двух частей – передней и задней платы.
> Отдельный монтаж задней платы панели.
> Легкий монтаж подвесной передней платы панели, для крепления используется один винт.
> В передней плате панели имеется вырез для замены манометра.
МОДИФИКАЦИИ:
В соответствии с заказом, может изготавливаться со следующими опциями:
> Запорный вентиль на входе
> Запорный вентиль на выходе
> Вентиль продувки
> Предохранительный клапан на низкой стороне
> Блок продувки инертным газом
> Без дополнительных опций.
